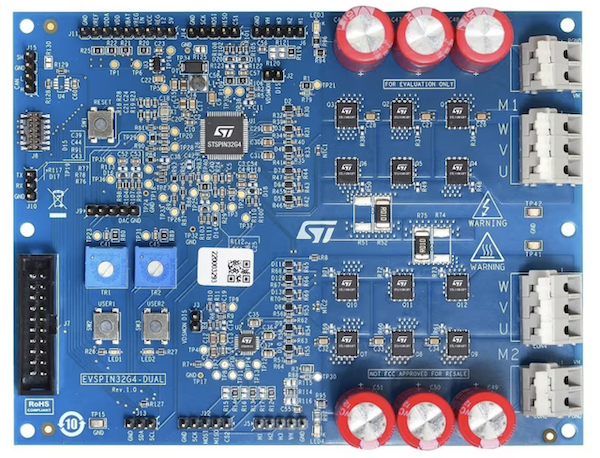

La carte de prototypage EVSPIN32G4-DUAL de STMicroelectronics a la capacité de contrôler deux moteurs électriques à partir d'un seul pilote intégré, le circuit STSPIN32G4 à cœur 32 bits Arm Cortex-M4. Les robots, les systèmes d'automatisation d'usine multi-axes, les équipements de jardinage et les outils électriques sont ici visés. La carte est incluse dans l'écosystème STM32 avec le X-CUBE-MCSDK.
- Kit de développement logiciel de contrôle moteur et outil graphique de contrôle moteur FOC et STM32.
- Exécution d’algorithmes complexes comme le contrôle vectoriel (FOC, Field Oriented Control) en temps réel
- Gestion avec ou sans capteur et algorithmes de contrôle de position et de couple, y compris les minuteries de contrôle de moteur
- Exploitation d’un pilote de grille triphasé avancé intégré au circuit STSPIN32G4 et un pilote de grille STDRIVE101 supplémentaire pour contrôler deux onduleurs triphasés délivrant jusqu'à 10 A avec une tension d'alimentation maximale de 74 V
- Pilotes de grille disposant de leurs propres circuits d'amorçage
- La carte exploite un circuit de gestion de l'alimentation pour une conception compacte, avec un convertisseur-abaisseur programmable pour l'alimentation en continu VCC des pilotes de grille, un régulateur linéaire et un régulateur avec un faible courant de repos pour alimenter le microcontrôleur en veille
