- Cartes d'évaluation d’émetteurs-récepteurs pour le développement de chargeurs sans fil Qi

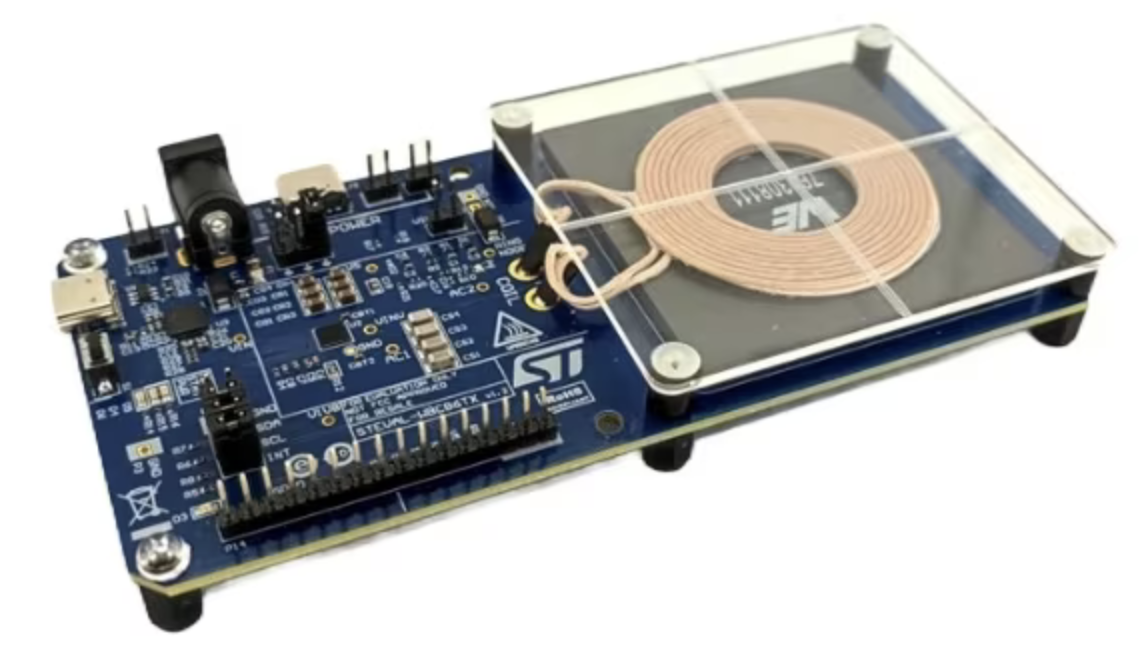

STMicroelectronics simplifie le développement de chargeurs sans fil compatibles avec le standard Qi jusqu'à 15 W en proposant des cartes d'évaluation d'émetteur et de récepteur fondées sur les circuits intégrés STWLC38 et STWBC86 de la société. Ces circuits sont gérés sur ces cartes avec un cœur Arm Cortex-M0+ flanqué d’une mémoire non volatile qui permet l'évolution du protocole en mettant à jour le micrologiciel. La carte STEVAL-WLC38RX contient le circuit intégré récepteur STWLC38 fonctionnant de 5 W à 15 W et la STEVAL-WBC86TX intègre l'émetteur STWBC86 à 5 W afin de créer et de tester rapidement des prototypes de chargeur sans fil. Logés dans de minuscules boîtiers à l'échelle d'une puce, les deux sont adaptés à une utilisation dans des applications très compactes : le STWLC38 est disponible dans un WLCSP40 de 2,12 x 3,32 mm, le STWBC86 dans un WLCSP72 de 3,26 x 3,67 mm. Les deux sont utilisés avec l’environnement logiciel graphique STSW-WPSTUDIO pour faciliter le développement.

- Le circuit intégré récepteur STWLC38 prend en charge le profil de puissance étendu (EPP) Qi 1.3 15 W et le profil de puissance de base (BPP) 5 W et peut également fonctionner comme un émetteur de 5 W

- Ce circuit intégré avec un redresseur synchrone et un régulateur linéaire à faible chute (LDO), convertit la puissance de la bobine réceptrice en une tension de sortie programmable de 4 V à 12 V continu avec une efficacité de transfert de puissance de 85%

- Le mode Adaptive Rectifier Configuration disponible optimise la zone de charge utilisable et étend la distance de détection typique du récepteur de 50%

- Le circuit intégré de l'émetteur à 5 W intègre un onduleur et des pilotes en pont complet à haut rendement et à faible impédance qui garantissent une faible dissipation

- Ce circuit intégré contrôle l'énergie transférée à travers la bobine émettrice en ajustant la fréquence PWM et le rapport cyclique appliqué
