Evaluer des modules processeurs soudables OSM sur une carte porteuse pour modules au format Smarc, c’est possible

MSC Smarc OSM

Avec la spécification OSM (Open Standard Module) publiée fin 2020 et mise à jour en 2022, l’organisme SGeT a posé un nouveau jalon dans la miniaturisation des designs associant COM (Computer-on-Module) et cartes porteuses avec l’arrivée de modules à souder de la taille d'un gros timbre-poste (en lieu et place de modèles à brocher au format carte de crédit) (lire notre article). Reste que tester rapidement les premiers échantillons de modules OSM n’est pas forcément chose aisée puisqu’il est nécessaire d’avoir à disposition une porteuse ad hoc…

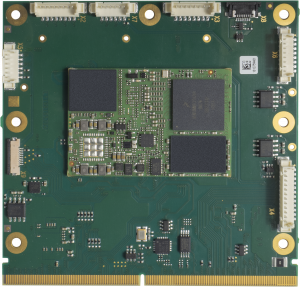

Pour faciliter les choses, la société Avnet Embedded, l’entité du groupe Avnet focalisée sur les solutions embarquées, propose sous la référence MSC SM2F-OSM-AD un adaptateur Smarc - équipé d’un module processeur SOM - qui peut venir se positionner sur la carte porteuse MSC SM2-MB-EP1 d'Avnet Embedded qui, elle, est dotée d’un emplacement pour module à brocher Smarc 2.0. Un montage qui permet alors une évaluation immédiate des interfaces et des caractéristiques techniques d’un module OSM. Toutes les interfaces qui ne sont pas disponibles sur le connecteur Smarc, comme par exemple des GPIO additionnelles, sont accessibles séparément via des connecteurs supplémentaires sur la carte adaptateur, précise Avnet Embedded.

En tant que carte d’évaluation rapide, la société allemande propose aussi une porteuse SimpleFlex OSM clé en main avec module OSM préintégré sous la référence MSC OSM-MB-EP5 et ce pour les trois tailles de module OSM (Size-S, Size-M et Size-L). La plate-forme SimpleFlex aux dimensions de 146 x 80 mm est facilement configurable et dispose d’emplacements d’extension M.2 Key E (pour les modules sans fil) et mikroBUS (pour divers modules d’entrées/sorties), de deux connecteurs Gigabit Ethernet, d’une prise USB-C pour l’alimentation et de liens Mipi CSI (pour caméra) et LVDS/DSI/RVB (pour afficheurs).

La carte porteuse SimpleFlex OSM MSC OSM-MB-EP5 convient non seulement à l'évaluation des modules OSM compacts, mais peut également être déployée comme solution prête à l'emploi dans des applications à faible volume, précise Avnet Embedded.

Pour l’heure la firme allemande a développé deux familles de modules OSM, l’une architecturée sur les puces-systèmes i.MX 8M Mini de NXP, l’autre sur les SoC i.MX 8M Nano du même NXP. Selon Avnet Embedded, les variantes Size-M de ces modules (30 x 45 mm) sont principalement utilisées dans des applications industrielles compactes aux coûts réduits telles que les petites passerelles, les systèmes de contrôle industriels et les solutions domotiques.
