- Systèmes de numérisation de signaux PCIe à 10 Géch./s sur 16 canaux

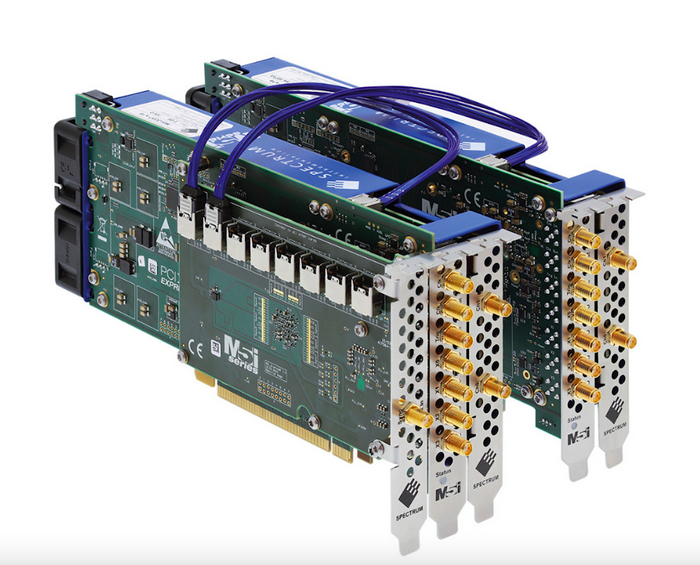

L'acquisition de données multicanaux à des vitesses d'échantillonnage allant jusqu'à 10 Géch./s proposée par Spectrum Instrumentation offre un moyen de créer des systèmes d'acquisition de données multicanaux ultrarapides. Appelée Star-Hub, cette option permet de connecter ensemble jusqu'à 8 numériseurs au standard PCIe Gen3 de la société, la série des cartes M5i.33xx. Ces plates-formes individuelles partagent ensuite des signaux d'horloge et de déclenchement communs, ce qui garantit un retard de phase et un décalage de synchronisation minimes entre tous les canaux. L'option Star-Hub est installée en montant un seul module de routage sur l'une des cartes de la série M5i du système multicanal. Les utilisateurs peuvent également choisir d'exécuter le système Star-Hub avec l'horloge interne de la carte numériseur d’une précision supérieure à ±1 ppm, ou une horloge externe, via un connecteur d'entrée SMA du panneau avant.

- Distribution des signaux d’horloge à chaque module à l'aide d'un câblage coaxial adapté et blindé.

- Synchronisation précise de l'événement déclencheur avec l'horloge du système

- Système Star-Hub utilisable avec sept modèles différents avec un ou deux canaux, des taux d'échantillonnage de 3,2 à 10 Géch./s

- Résolution verticale de 12 bits et bandes passantes analogiques de 1 à 4,7 GHz

- Plages de tension d'entrée programmables, réglage du décalage temporel (skew) jusqu'à 200 ou 312 ps et de l'horloge de chaque carte individuelle
