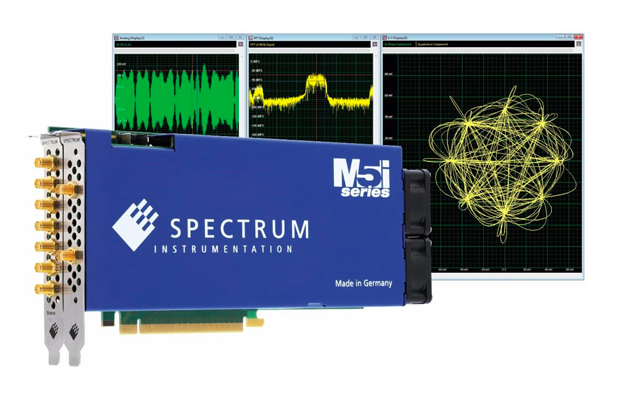

- Numériseurs PCIe ultrarapides à 10 Géch./s pour une résolution de 12 bits

Spectrum Instrumentation ajoute deux cartes PCIe Digitizer à sa famille de plates-formes M5i qui transforment un PC en un outil de mesure. Ces cartes à un et deux canaux offrent une vitesse d'échantillonnage ultrarapide de 10 Géch./s, avec une résolution verticale de 12 bits et un streaming de données de 12,8 Go/s (sur le bus PCIe). Pour atteindre ces performances, les cartes utilisent la technologie PCIe Gen3 à 16 voies, ce qui permet aux données acquises d'être envoyées directement à la mémoire du PC pour le stockage, ou aux CPU et GPU associées pour un traitement et une analyse personnalisés du signal. Les cartes sont conçues pour gérer une grande variété de signaux, tels ceux trouvés dans les communications, les tests de semi-conducteurs, la spectroscopie, les systèmes optiques et la physique quantique.

- Cartes dotées d’un circuit frontal avec une bande passante de plus de 3 GHz et jusqu'à 16 Go (8 gigaéchantillons) de mémoire intégrée, avec une plage pleine échelle programmable de ± 200 mV à ± 2,5 V avec un décalage variable

- Acquisitions effectuées en modes d'enregistrement monocoup ou multiformes d'onde

- La mémoire embarquée peut être utilisée comme tampon en anneau, fonctionnant comme un oscilloscope conventionnel, ou comme tampon Fifo pour gérer un flux continu de données vers l'environnement PC

- Déclenchement sur front conventionnel ou grâce à des méthodes plus sophistiquées : sur fenêtre (Window), Re-Arm, Or/And (logique), Software et Delay

- Connecteurs SMA disponibles en face avant pour les entrées de canal, les entrées et sorties d'horloge et de déclenchement, ainsi que quatre lignes d'E/S numériques multifonctionnelles.
