- Carte d’E/S numérique pour l'analyse logique et la génération de patterns

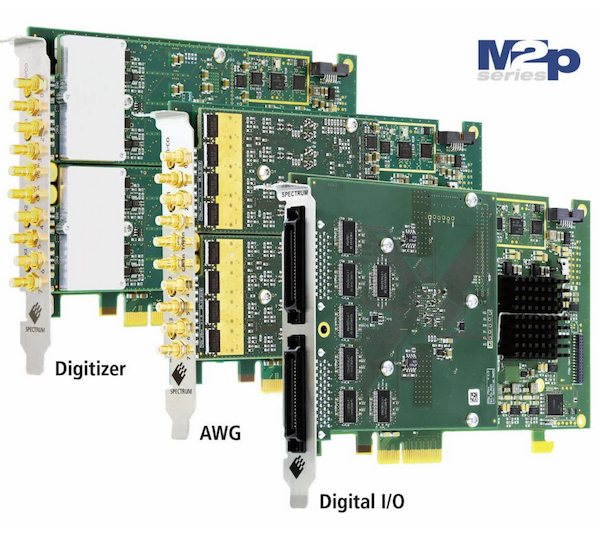

La nouvelle carte E/S numérique de Spectrum Instrumentation, référencée M2p.7515-x4, est une carte PCIe demi-longueur (168 x 107 mm) qui procure aux ingénieurs un moyen économique de générer et d'acquérir des signaux numériques rapides, directement à partir d’un PC de bureau. Ils peuvent ainsi disposer d'un outil pour l'analyse logique ou la génération de patterns (motifs répétitifs) de systèmes sous test. La vitesse de transfert des signaux sur le bus PCIe atteint 700 Mo/s, permettant aux utilisateurs de générer des patterns numériques évoluant constamment sur de très longues périodes....

- 32 canaux parallèles cadencés jusqu'à 125 Méch./s sur 16 bits, et mémoire embarquée de 1 Go

- Canaux accessibles à partir de deux connecteurs standard Hirose FX2 en face avant, compatibles TTL à 3,3 V et 5 V

- En mode génération, les cartes délivrent typiquement des niveaux de sortie de 0,2 V pour les états bas et de 2,8 V pour les états hauts, en haute impédance

- En configuration acquisition et/ou génération de patterns, la carte fonctionne en mode Single-Shot (mono-occurrence), Multiple Replay (multi-occurrence), Gated Replay (sur déclenchement), Séquence ou FIFO (First In First Out)

- Carte livrée avec des pilotes pour les systèmes d'exploitation Windows et Linux, ainsi que des exemples de programmation en C++, LabVIEW, MATLAB, Visual Basic.NET et Python
