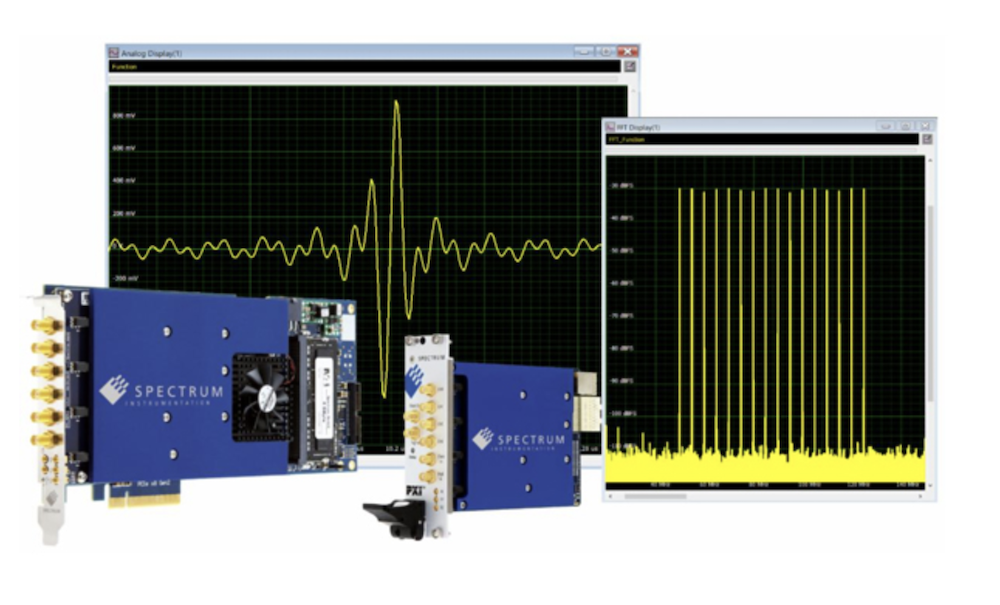

- Carte PCIe générateur de formes d’onde arbitraires qui délivre jusqu'à 20 ondes sinusoïdales

Spectrum Instrumentation publie une option logicielle pour sa gamme de générateurs de formes d'onde arbitraires sur carte PCIe 16 bits avec des taux d'échantillonnage allant jusqu'à 1,25 Géch./s et des bandes passantes allant jusqu'à 400 MHz. Cette option permet aux utilisateurs de définir jusqu’à 23 cœurs de synthèse numérique directe (DDS, Direct Digital Synthesis) par carte. Une approche qui permet par exemple de contrôler des lasers via des AOD (Acousto-Optic Deflector) et des AOM (Acousto-Optic Modulator) souvent utilisés dans les expériences quantiques. L'option DDS est désormais disponible pour la gamme de cartes PCIe M4i.66xx, de modules PXIe M4x.66xx, d'unités portables LXI/Ethernet DN2.66x et de produits LXI/Ethernet DN6.66xx de Spectrum.

- Chaque noyau DDS génère un signal multiporteuse et peut être programmé pour la fréquence, l'amplitude, la phase, la pente de fréquence et la pente d'amplitude

- La sortie DDS peut être synchronisée avec des événements déclencheurs externes ou par une minuterie programmable avec une résolution de 6,4 ns

- Avec la méthode DDS, possibilité de générer des ondes sinusoïdales périodiques arbitraires à partir d'une seule horloge de référence à fréquence fixe

- Possibilité de basculer entre le mode AWG (Arbitrary Waveform Generator) normal qui génère des formes d'onde à partir de données préprogrammées, et le mode DDS qui ne nécessite pas des commandes pour générer des porteuses sinusoïdales

- Les cartes intègrent jusqu’à 4 Go de mémoire et un mode de transfert DMA assurant la diffusion en continu de commandes DDS à un rythme pouvant atteindre 10 millions de commandes par seconde
