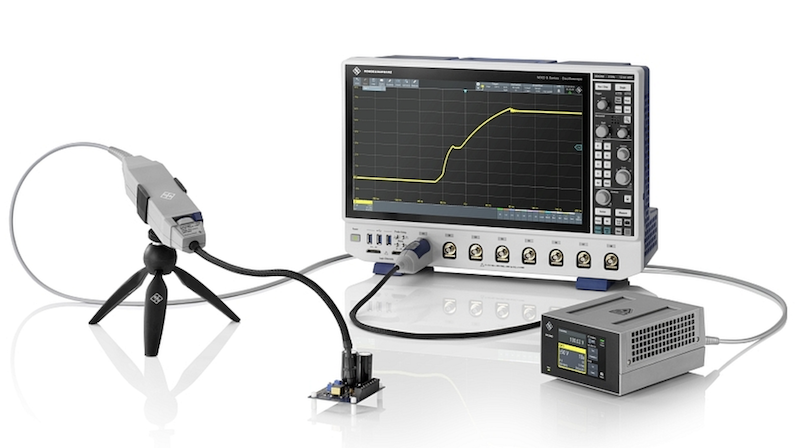

Dans sa gamme de sondes de mesure RT-ZISO, Rohde & Schwarz a développé une sonde isolée adaptée pour des tensions et des courants de mode commun élevés. Cette sonde est aussi adaptée à la réalisation de mesures lors de la conception de systèmes de puissance à semi-conducteurs à large bande interdite (SiC et GaN). Son architecture de puissance galvaniquement isolée par fibre optique isole le dispositif sous test du système de mesure, ce qui permet d’obtenir un rapport de réjection en mode commun (CMRR) plus élevé que celui obtenu par des sondes différentielles conventionnelles. La sonde peut être utilisée avec les oscilloscopes de la série MXO (MXO 4, MXO 5, MXO 5C) de Rohde & Schwarz.

- Sonde capable d’effectuer des mesures différentielles jusqu’à ±3 kV sur des tensions de référence de ±60 kV avec un temps de montée inférieur à 450 ps

- Sonde qui supprime les signaux rapides de mode commun qui peuvent fausser les mesures et restreindre leur précision

- Sonde dotée d’une largeur de bande évolutive de 100 MHz à 1 GHz pour un CMRR supérieur à 90 dB à 1 GHz

- Plage d’entrée et d’offset de ±3 kV, plage de mode commun de ±60 kV et plage d’entrée sensible de ±10 mV

- Sonde adaptée à l’analyse de commutation des convertisseurs de puissance, aux tests à double impulsion, aux mesures de shunt, à l’analyse des systèmes d’entraînement de moteurs, etc.
