- Connecteur coaxial de 1,35 mm en bande E pour instruments de test et mesure

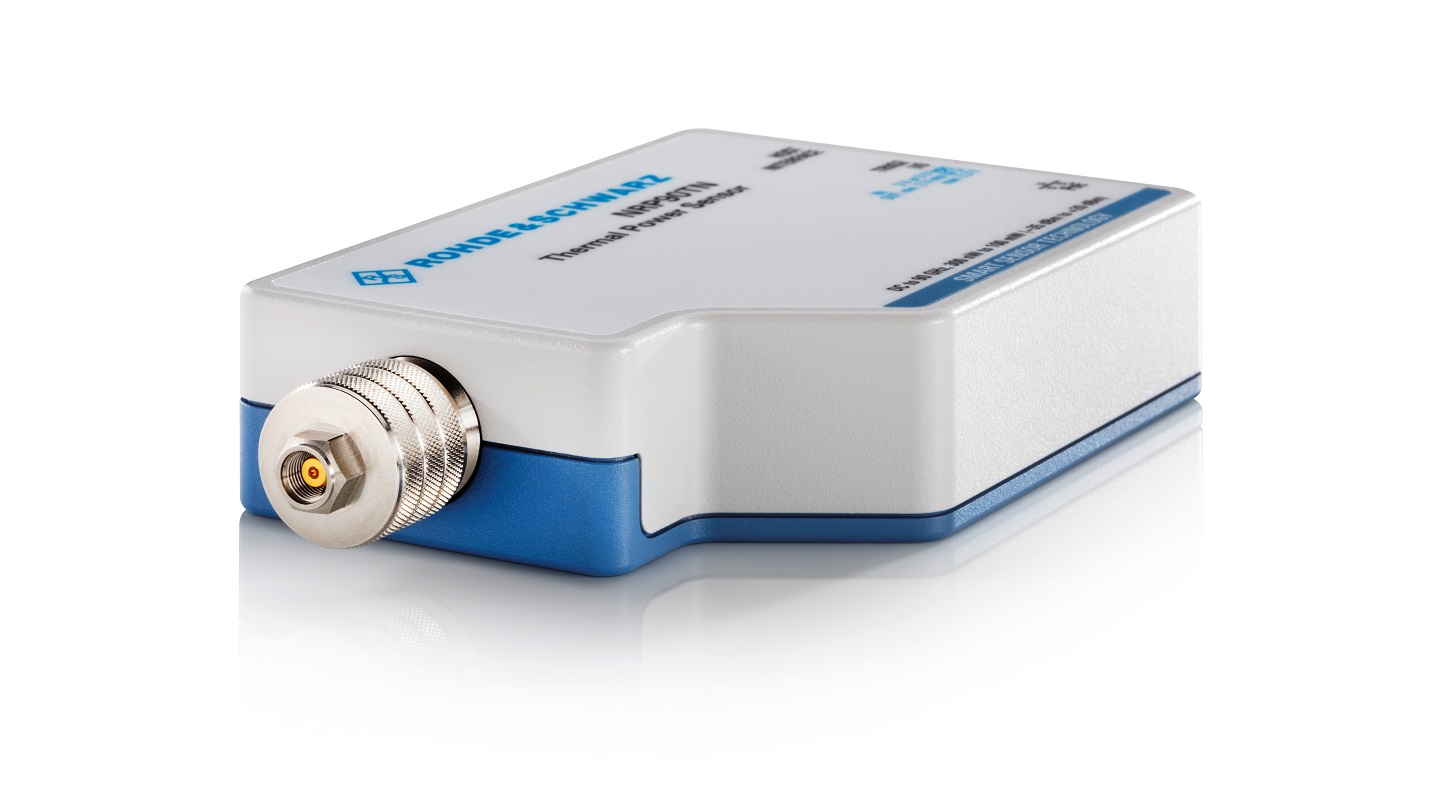

Rohde & Schwarz complète sa gamme de sondes de puissance thermique avec les modèles R&S NRP90T et R&S NRP90TN dotés chacun d’un connecteur coaxial de 1,35 mm. Ce connecteur couvre une bande de fréquence allant jusqu'à 90 GHz. Des caractéristiques adaptées aux domaines des radars automobiles (fréquences entre 76 et 81 GHz) et du WiGig (norme IEEE 802.11ay pour du Wi-Fi jusqu’à 71 GHz)....

- Conception du connecteur acceptée en 2019 par l’IEEE

- Intégration des spécifications dans la prochaine édition de la norme IEEE 287-2007 concernant les connecteurs coaxiaux de précision, ainsi que dans la norme CEI 61169-65 en attente de publication

- Connecteur à filetage métrique fin et précis avec une rainure intégrée pour un verrouillage push-pull optionnel

- Connecteur qui comble les lacunes entre le connecteur de 1,85 mm (adapté à la bande V) et le connecteur de 1,00 mm (adapté à la bande W)

- Sonde de puissance avec le connecteur E conçue pour se connecter à un PC, à des instruments de test et au wattmètre de la gamme NRX de R&S
