- Capteurs de mesure des puissances RF jusqu’à 90 GHz

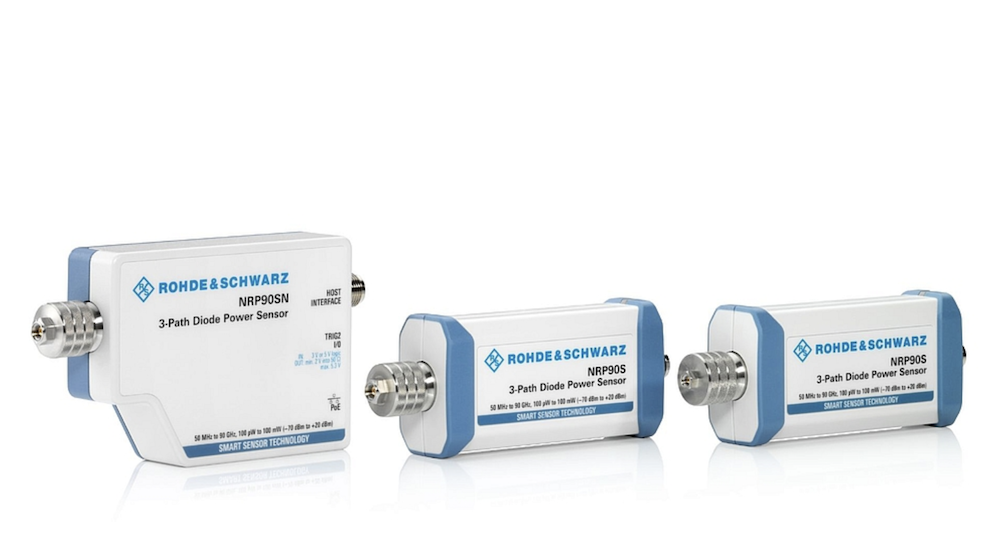

Rohde & Schwarz passe de 67 GHz à 90 GHz la fréquence maximale de ses capteurs à diodes destinés aux mesures de puissance RF. Ces capteurs référencés NRP90S et NRP90SN couvrent l’ensemble des bandes de fréquence exploitées par les signaux des applications 5G (jusqu’à la fréquence de 71 GHz de la bande FR2-2 des communications 5G), les radars automobiles (bande 76 - 81 GHz) et les communications par satellite (bandes 71 - 76 GHz et 81- 86 GHz). Avec cette technologie fondée sur des diodes pour des mesures au-dessus de 67 GHz, la plage dynamique augmente de 35 dB avec à la clé une réduction significative des temps de test par rapport aux capteurs thermiques traditionnels.

- Largeur de bande de fréquence de 50 MHz à 90 GHz

- Gamme dynamique de -70 dBm à 20 dBm

- Vitesse d’acquisition de 50 000 mesures par seconde

- Capteurs pouvant être connectés à un wattmètre ou à des analyseurs de signaux

- Prise en charge du standard USBTMC ((USB Test and Measurement Class) afin de faciliter leur intégration dans des systèmes de test
