- Plate-forme matricielle LXI évolutive pour signaux haute tension

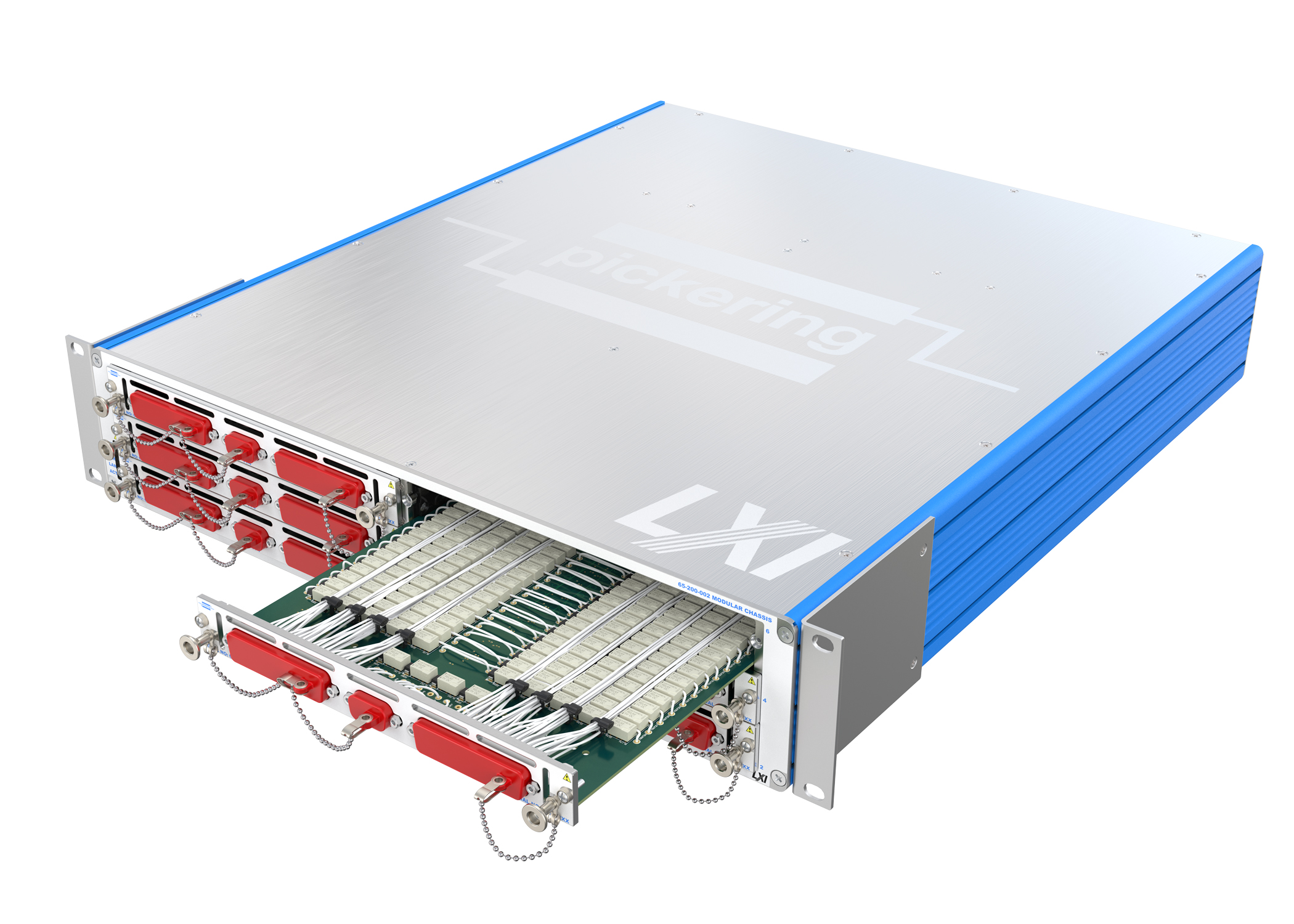

Pickering Interfaces propose des modules matriciels de commutation enfichables au standard LXI 50 x 4 en 1 pôle sous la référence 65-218. Ces modules peuvent être utilisés dans un châssis modulaire LXI 2U de Pickering (le 65-200-002) pour former une plate-forme matricielle haute tension évolutive qui autorise la construction de matrices allant jusqu’à 300 x 4 par pas de 50 x 4. Celles-ci, en deux variantes, sont capables de fournir une commutation à froid à 400 VDC ou 750 VAC (impulsion de 1 kV) jusqu’à 2 A (commutation et transport) et une puissance de commutation maximale de 60 W....

- Version 400 V (modèle 65-218-101) avec utilisation du bus analogique interne du châssis 65-200 pour connecter les plug-in matriciels 50 x 4

- Version 750 V (65-218-111) avec utilisation d’un câblage externe pour étendre la matrice

- Matrices enfichables dans un châssis par la face avant avec des connecteurs haute tension de type D à 9 et 50 broches

- Compartiments intégrés de mémoire pour le séquencement d’instructions (Scan List) avec capacité de déclenchement

- Résistance du chemin inférieur à 200 mΩ, offset thermique inférieur à 4 μV (typique)
