- Modules de commutation PXI et LXI avec tensions jusqu’à 9 kV

Les gammes des commutateurs PXI 4x-323 et LXI 65-23x de Pickering Interfaces sont désormais dotées de capacités de commutation jusqu’à 9 kV. Ces cartes sont disponibles dans plusieurs topologies, ce qui permet d’implanter différents types de configurations de test. Les modules de relais haute tension des cartes sont équipés de jusqu’à 14 relais Reed (de Pickering) capables de commuter à froid jusqu’à 9 kV AC/DC crête, et à chaud jusqu’à 7,5 kV AC/DC crête à concurrence de 50 W maximum, et ainsi transporter des courants jusqu’à 250 mA.

- Interverrouillage matériel fourni sur tous les modèles en plus des ports en boucle sur les multiplexeurs et les matrices de commutation

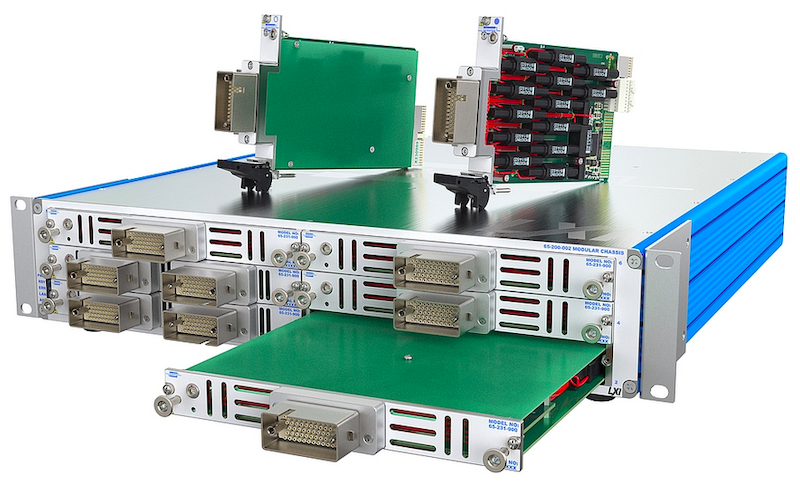

- Les commutateurs de la série LXI 65-23x s’intègrent dans un châssis 2U modulaire contrôlé par Ethernet

- Version 65-231 : chaque module est configuré comme un multiplexeur 1 pôle. Ils peuvent être interconnectés avec des câbles externes pour former des multiplexeurs comportant jusqu’à 288 canaux

- Version 65-233 : équipée jusqu’à 50 commutateurs SPST (Single Pole Single Through) indépendants pour les applications haute tension courantes

- Tous les modules PXI et LXI comprennent également des composants de suppression RFI pour prolonger la durée de vie du contact du relais et contrôler les surtensions causées par des transitoires haute tension
