- Châssis PXIe hybride à 21 emplacements

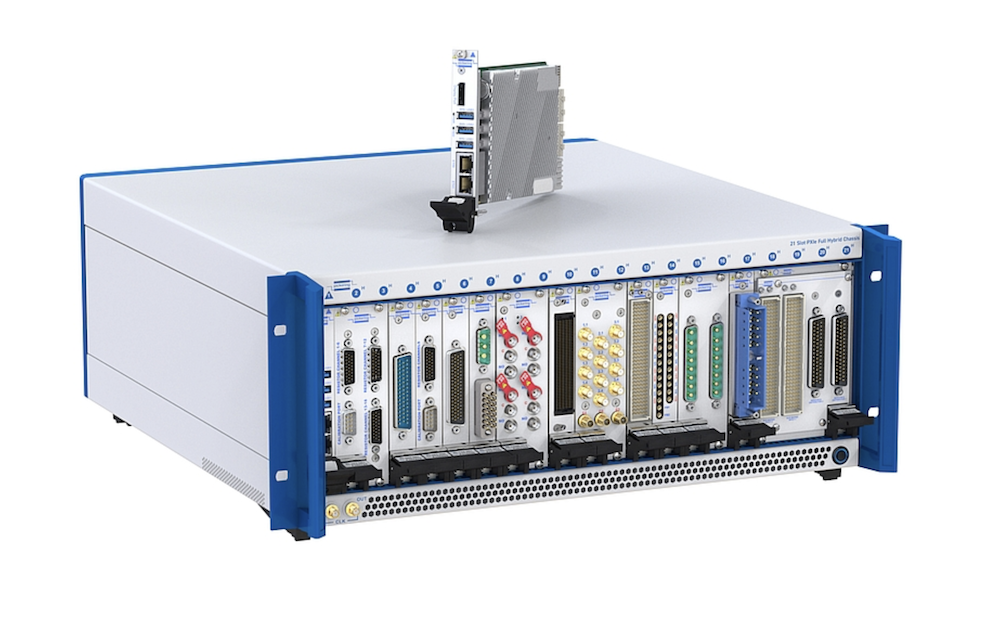

Pickering Interfaces a développé un châssis PXIe entièrement hybride, estampillé série 42-927 et doté de 21 emplacements (slots), à savoir un emplacement système PXIe et 20 emplacements pour périphériques hybrides. Le châssis accepte des modules PXIe ou compatibles hybrides PXI standard dans tous les emplacements. Le bus PCIe Gen2 offre une bande passante système pouvant atteindre jusqu’à 8 Go/s et une bande passante jusqu’à 2 Go/s d’un emplacement à l’autre. La commutation PCIe est fournie via l’emplacement système PXIe à quatre liaisons (4×4) par défaut.

- Le châssis utilise trois segments PCI avec un module de pont PCIe-PCI spécifique pour les emplacements hybrides

- Horloges et signaux de déclenchement PXI générés et contrôlés par un module d’horloge indépendant fixé à l’arrière du fond de panier

- Système de gestion du fonctionnement du châssis pour la tension du bloc d’alimentation, la température interne et la vitesse du ventilateur de refroidissement (3 ventilateurs de 120 mm assurent le processus de refroidissement des modules)

- Capacité de prise en charge jusqu’à 15 360 points de croisement pour les matrices et multiplexeurs PXI au format BRIC

- Châssis doté de deux blocs d’alimentation (PSU) de classe B de 900 W montés à l’arrière, avec possibilité de fournir jusqu’à 80 W d’alimentation à chaque emplacement
