Châssis VPX : le Vita pousse les débits en fond de panier jusqu'à 25 Gbauds grâce à des connecteurs ad hoc

[EDITION ABONNES] L'organisme VITA, association professionnelle de normalisation des architectures de cartes en châssis pour l’embarqué critique, annonce la ratification de deux normes qui définissent des connecteurs pour des cartes au standard VPX capables de véhiculer des débits de données élevés, jusqu'à au moins 25 Gbauds.... Ces normes, référencées Vita 46.30-2020, dûment ratifiée par l’Ansi, et Vita 46.31-2020-VDSTU, dotée d’un statut de projet - précisent les caractéristiques de ces connecteurs VPX qui pourront prendre en charge des protocoles tels que l'Ethernet 100GBase-KR4 et le PCIe Gen4.

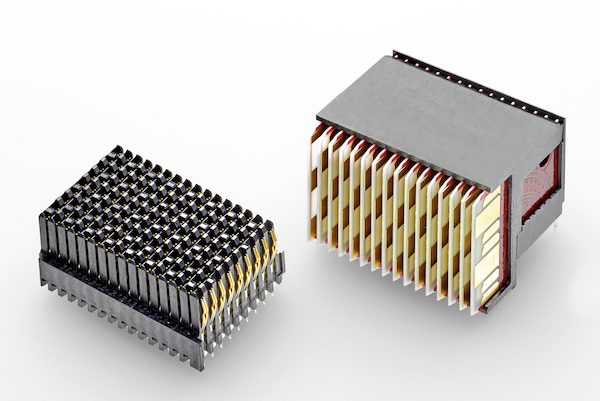

Les connecteurs conformes aux documents Vita 46.30 ou Vita 46.31 sont interconnectables avec les anciens connecteurs Vita 46.0 et suivent le même facteur de forme.

Selon le Vita, la feuille de route des performances VPX a évolué de ses taux de signalisation initiaux à 3,125 Gbauds à plus de 10 Gbauds grâce aux progrès de la technologie des cartes et de la conception système. Des protocoles à débits plus élevés ont continué à être intégrés aux systèmes OpenVPX, grâce aux progrès technologiques des processeurs. Mais des protocoles plus récents tels que le PCIe Gen4 et l’Ethernet 100GBASE-KR4, en cours de déploiement, ont des feuilles de route pour des débits de données encore plus élevés, doublant dans certains cas tous les 2-3 ans. Au-delà de 10 Gbauds, le connecteur VPX se devait d’évoluer pour prendre en charge les exigences d'intégrité du signal liées à ces technologies.

Une différence physique clé entre le connecteur Vita 46.0 d'origine et les connecteurs définis dans les nouvelles normes est une taille de broche plus petite à la terminaison de la carte. Les broches conformes à la norme Vita 46.30, de taille réduite, sont conçues pour réduire la diaphonie et minimiser la discontinuité d'impédance au niveau de l'interface connecteur/PCB. Quant à la norme Vita 46.31, elle détaille des queues de soudure à mettre en place en lieu et place de broches pour les signaux haute vitesse, terminées par des microvias dans le PCB. Avec comme objectif d’aider à maîtriser davantage l'intégrité du signal.
