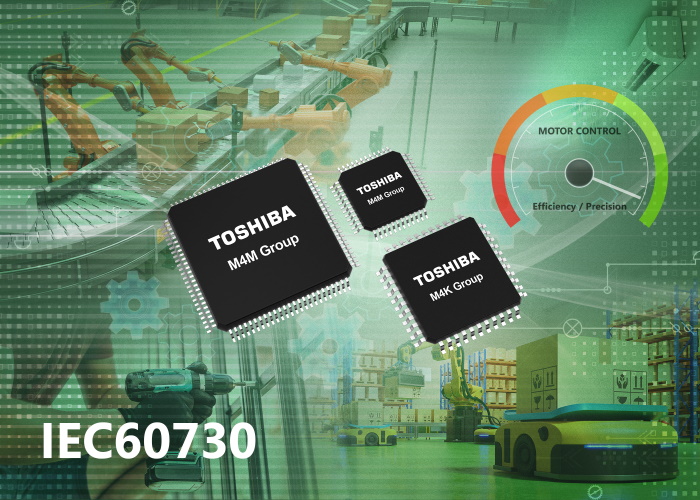

Appartenant à la famille des TXZ+, les 12 microcontrôleurs pour commande de moteur du groupe M4K de Toshiba Electronics Europe sont produits en série selon un processus en 40 nm. Ces circuits sont architecturés autour d’un cœur Arm Cortex-M4 avec une unité à virgule flottante (FPU) et une unité de protection mémoire (MPU), cadencé à des fréquences jusqu'à 160 MHz. Ces circuits conviennent aux applications de commande vectorielle (commande à flux orienté ou FOC) de jusqu'à trois moteurs à courant alternatif, de moteurs à courant continu sans balai (BLDC), ou encore à la commande de dispositifs comme des variateurs à fréquence variable ou des servocommandes....
- Mémoire flash embarquée pour le code (128 Ko ou 256 Ko) et les données (32 Ko), et 24 Ko de RAM générale associée à un contrôleur DMA (DMAC)
- Pilote de moteur programmable avancé (A-PMD), encodeur 32 bits avancé (A-ENC) et moteur vectoriel amélioré avancé (A-VE+)
- Jusqu’à trois canaux de conversion analogique-numérique (CAN) haute résolution rapide 12 bits
- Interfaces multicanal UART, SPI et I2C pour la communication générale, et une interface de communication CAN
- Circuits en boîtier LQFP à pas fin pour montage en surface, avec jusqu'à 100 pattes et une empreinte de 10 x 10 mm
