Industriel : l’initiative visant à amener le protocole OPC UA jusqu’aux réseaux de terrain avance

[EDITION ABONNES] Lancée officiellement en novembre 2018 sous l’égide de l’OPC Foundation, l’initiative Field Level Communications (FLC), qui vise à faire descendre le protocole de communication orienté services OPC UA (OLE for Process Control - Unified Architecture) jusqu’aux réseaux de terrain, estime avoir franchi une étape importante en bouclant un projet initial de spécification. ...On rappellera que le protocole OPC UA a été conçu spécifiquement pour le contrôle/commande de processus industriels et est aujourd’hui normalisé sous le label EN/CEI 62541.

L’OPC Foundation a par ailleurs publié un article technique qui détaille l'approche technologique et les concepts de base retenus pour amener OPC UA au niveau des réseaux de terrain pour tous les cas d'usage rencontrés dans le domaine de l'automatisation des usines et des procédés industriels.

« Nous sommes satisfaits des progrès que nos groupes de travail ont réalisés ces derniers mois malgré la pandémie de Covid-19 et les restrictions afférentes, s’est réjoui Peter Lutz, directeur de l’initiative FLC au sein de l’OPC Foundation. La version initiale candidate, qui se focalise sur le cas d’usage des communications entre contrôleurs C2C (Controller-to-Controller) est une réalisation majeure car elle est permet de bâtir des prototypes et de créer des spécifications de test qui seront converties en cas de test correspondants pour l'outil de certification OPC UA (CTT). En outre, elle jette les bases des futures évolutions qui couvriront aussi les cas d'usage de communication de contrôleur à périphérique (C2D) et de périphérique à périphérique (D2D). »

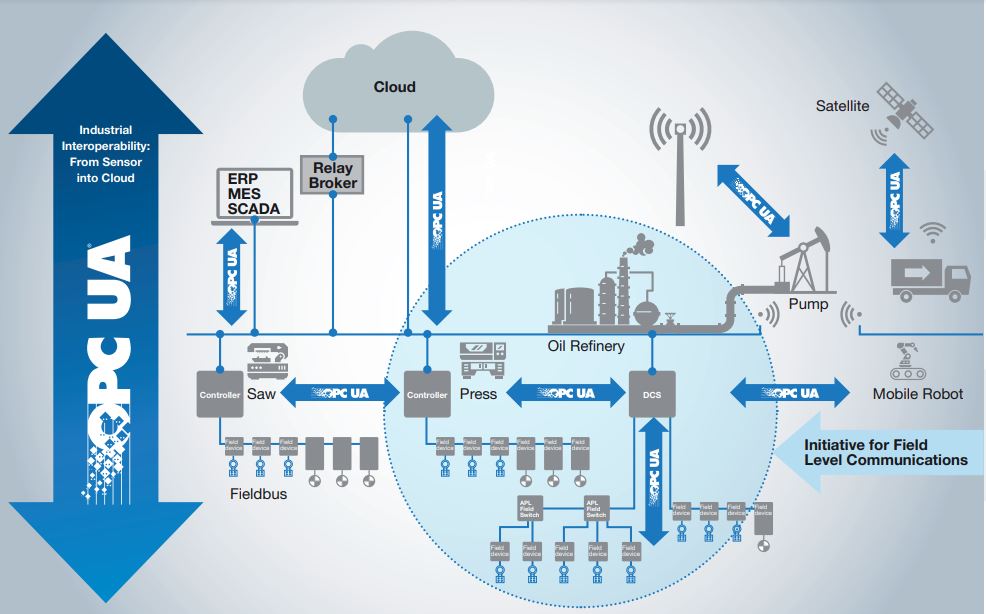

Les cas d'usage OPC UA et le périmètre ciblé par l'initiative FLC

Depuis le lancement de l'initiative FLC, plus de 300 experts de plus de 60 sociétés membres de l’OPC Foundation auraient participé aux différents groupes de travail techniques portant sur des sujets comme le déterminisme, le contrôle/commande de mouvements, l’instrumentation et la sûreté de fonctionnement.

Dans le détail, le projet initial de spécification se décline en quatre volets (OPC 10000-80, 81, 82 et 83) et se focalise sur les communications de contrôleur à contrôleur (C2C) permettant d’échanger des données de procédé et des données de configuration grâce aux extensions OPC UA Client/Server et PubSub, associées à des connexions de pair à pair et des diagnostics de base. L’extension PubSub facilite l’échange de services OPC UA via le mode de transmission sans connexion UDP (User Datagram Protocol), un prérequis pour le déploiement effectif de la technologie OPC UA TSN (Time Sensitive Networking) (lire notre article ici) et une garantie de communications peu gourmandes en ressources.

Selon l’OPC Foundation, des progrès ont également été réalisés par deux autres groupes de travail de l'initiative FLC. Ainsi le groupe de travail focalisé sur la sûreté de fonctionnement devrait bientôt publier la version 2.0 de la spécification OPC UA Safety (OPC 10000-15) qui comprend des extensions pour OPC UA PubSub et qui est issue d'une coopération avec l’organisme Profibus International. Le groupe Motion, quant à lui, a débuté en mai 2020 des travaux pour développer une architecture et un modèle d'information commun pour les dispositifs de mouvement, en coopération avec les associations ODVA et Sercos International.

L’OPC Foundation rappelle par ailleurs que les technologies TSN et APL (Advanced Physical Layer) sont essentielles pour amener OPC UA au niveau des réseaux de terrain. L’organisme a ainsi rejoint le projet APL (lire aussi notre article ici) pour soutenir et promouvoir une couche physique avancée pour l’Ethernet industriel. L’Ethernet-APL décrit une couche physique pour Ethernet spécialement développée pour satisfaire les exigences des industries des procédés continus (raffineries par exemple) et les besoins de communication à des vitesses élevées sur de longues distances avec la fourniture de signaux d'alimentation et de communication via un câble commun à paire torsadée unique (2 fils) et la mise en œuvre de mesures de protection pour une utilisation sûre dans les zones dangereuses. L’OPC Foundation a aussi établi des liaisons avec les comités de normalisation CEI SC65C et IEEE 802.1 afin de s'aligner sur le profil TSN CEI/IEEE 60802 pour l'automatisation industrielle, qui est essentiel pour construire des réseaux d'automatisation industrielle convergents.

Le comité de direction de l’initiative FLC est constitué des sociétés ABB, Beckhoff, Rexroth, B&R, Cisco, Emerson, Festo, Hilscher, Hirschmann, Huawei, Intel, Kalycito, Kuka, Lenze, Mitsubishi Electric, Molex, Moxa, Murrelektronik, Omron, Phoenix Contact, Pilz, Rockwell Automation, Schneider Electric, Siemens, TTTech, Wago et Yokogawa.
