Mil Aéro : le module FPGA conforme aux normes SOSA de Curtiss-Wright combine entrées/sorties sur fibre optique avec moteurs d'IA

carte en châssis VPX 3U référencé VPX3-536 de Curtiss-Wright

Le module au standard de carte en châssis VPX 3U référencé VPX3-536 de l’américain Curtiss-Wright, à travers sa division Defense Solutions, est architecturé autour de la puce-système Versal Premium d’AMD (d’origine Xilinx) et combine de manière unique sur le marché, une architecture de calcul accélérée compatible avec l'IA, deux moteurs de cryptographie haute vitesse à 400 Gigabit et jusqu'à 28 liaisons fibre optique haute vitesses en fond de panier.

De plus ce module est aligné complétement, selon Curtis-Wright, sur les recommandations de la norme SOSA (Sensor Open System Architecure), un document normatif qui définit des architectures de référence pour systèmes ouverts, destinées aux sous-ensembles militaires d’acquisition de données et dotées de multiples capteurs du commerce.

La carte VPX3-536 de Curtiss-Wright s’insère dans la famille de solutions Fabric100 de la société, à savoir des modules système doté d’une interface Ethernet à 100 Gigabit ou d’une interface PCI Express Gen 5. Conçue pour être utilisée dans des applications de traitement de capteurs exigeantes, telles que le traitement numérique du signal radar, la guerre électronique et les systèmes SIGINT (SIGnals INTelligence ou renseignement électronique), sensible à la notion de latence, cette carte peut ingérer, traiter et délivrer de manière sécurisée jusqu'à 784 Gbit/s de données issues de capteurs optiques ou d’un flux Ethernet. Et ce sur le fond de panier du système - interfaces 100 Gigabit Ethernet, lien série ou protocole Aurora - à l'aide d'interfaces à la norme VITA 66.5 haute densité et hautes performances (*), soit 28 voies en duplex intégral à 28 Gigabit/s

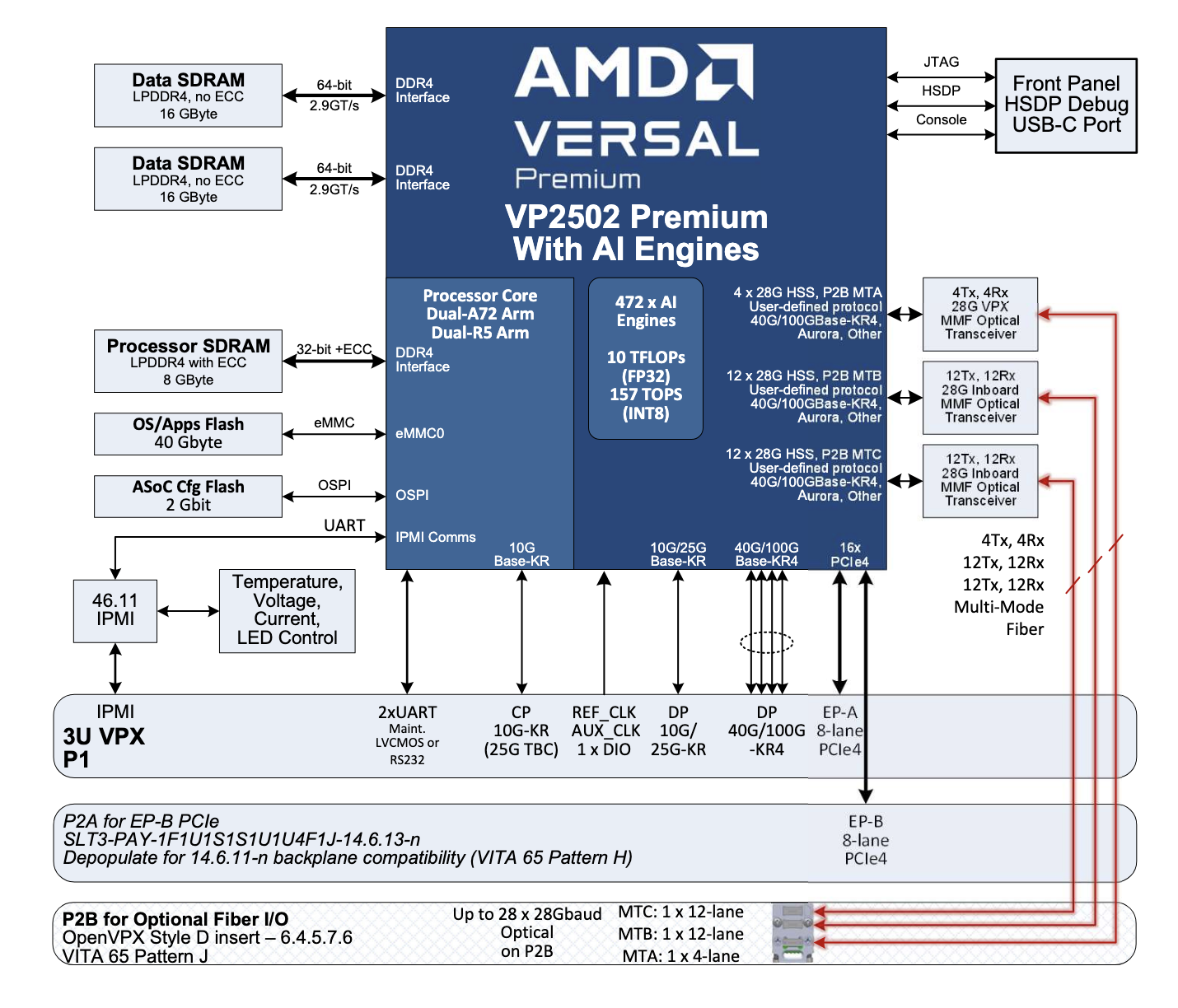

La carte flexible et programmable par l'utilisateur s’appuie sur l'architecture ACAP (Adaptive Compute Acceleration Platform) d'AMD consubstantielle à la puce-système (SoC) Versal Premium VP2502 qui intègre une matrice FPGA (3,7 millions de cellules logiques), deux processeurs Arm double cœur (des Cortex-A72) et des moteurs DSP (7 392 tranches). Des caractéristiques qui permettent d’éliminer le besoin d'une carte fille ou potentiellement d'une carte processeur discrète supplémentaire pour gérer ce circuit.

De plus, ce SoC Versal haut de gamme fournit 472 moteurs d'intelligence adaptative, pour une puissance de calcul de 157 TOPS (Tera Operation/s) pour prendre en charge des algorithmes d’intelligence artificielle (IA), l'apprentissage automatique (ML, Machine Learning) et le traitement du signal.

Grâce à cette approche architecturale, les performances globales des applications peuvent être améliorées en répartissant les charges de travail de traitement du signal entre les moteurs DSP et le traitement de l’IA sur la carte.

« Avec cette carte VPX 3U, Curtiss-Wright présente un moteur FPGA à architecture hétérogène véritablement révolutionnaire qui libère une puissance de calcul et un débit inégalés pour les applications de traitement de capteurs déployées sur le terrain, commente Brian Perry, vice-président senior et directeur général de la division des solutions de défense de Curtiss-Wright. Aucune autre carte VPX 3U alignée sur les normes SOSA sur le marché n'offre cette combinaison innovante de FPGA, de cœurs de processeurs, de traitement DSP, de moteurs d'accélération pour l’IA et de débit de fond de panier à fibre optique. »

Rappelons que le SoC Versal Premium d'AMD, grâce à son réseau sur puce (NoC, Network On Chip) à faible latence et à son architecture fondée sur des cœurs de processeur Arm (deux cœurs Arm Cortex-A72 et deux cœurs de processeur temps réel Cortex-R5F) peut être utilisé en tant que “système sur une carte” autonome à emplacement unique, capable d’exécuter le système d'exploitation PetaLinux. Il peut également être utilisé comme ressource de co-traitement dans les systèmes VPX embarqués multi-cartes de Curtiss-Wright comme les cartes CHAMP-XD3 fondées sur des processeurs d’Intel.

(*) La norme VITA 66.5 porte sur les systèmes d’interconnexion optique à large bande passante, haute densité dans une configuration de panneau arrière pour une connexion avec une carte fille.
