Infineon propose des “shields” Arduino pour l’éclairage à LED et la commande moteur

La communauté des développeurs Arduino a désormais à sa disposition deux nouveaux “shields” (minicartes d’extension) conçus par un des grands fabricants mondiaux de composants électroniques, l’allemand Infineon ...en l'occurrence. Ces cartes visent deux domaines d’application : les systèmes de contrôle d’éclairage RGB, notamment utilisés pour gérer des rampes de LED, et les systèmes de commande de moteurs électriques. Ces shields sont compatibles avec la carte de prototypage open source Arduino Uno R3, et peuvent aussi être mis en œuvre sur la plate-forme de prototypage XMC1100 Boot Kit d’Infineon, équipée d’un microcontrôleur 32 bits de la famille XMC1000 de la société, architecturé autour d’un cœur ARM Cortex-M0.

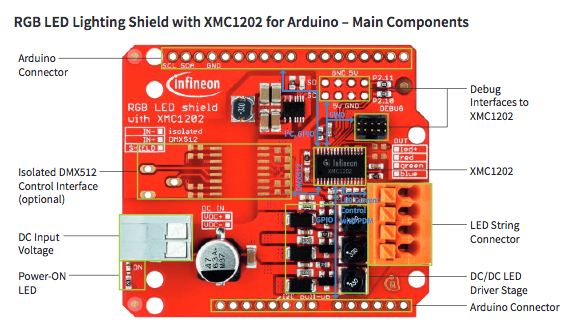

Le shield pour les applications d’éclairage intègre le microcontrôleur XMC1202 d’Infineon doté d’une unité de contrôle d’ampoules LED (BCCU, Brightness Color Control Unit). Il offre trois canaux de sortie indépendants pour le pilotage de LED multicolores sans effets de scintillement (flicker), et peut, via une interface DMX (Digital Multiplexing), supporter des applications de détection de mouvement avec des capteurs radar à 24 GHz.

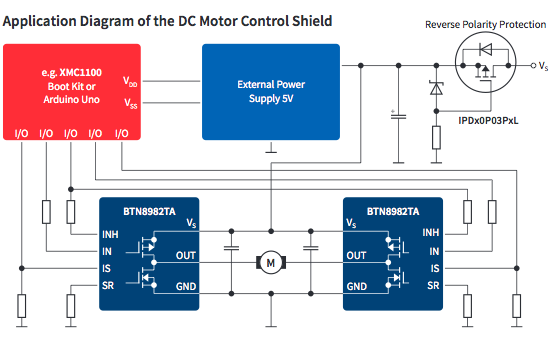

Le shield de commande de moteurs à courant continu jusqu’à 250 W (c’est-à-dire jusqu’à 12 V / 20 A) met à profit, de son côté, le circuit NovalithIC BTN8982TA d'Infineon, un pilote de commande de moteurs avec une topologie de type demi-pont, capable de gérer des courants de charge élevés de 1 à 40 A pour un ou deux moteurs (en mode unidirectionnel seulement dans ce cas). La solution est notamment capable de gérer des commandes PWM à 30 kHz.
