Permettre aux concepteurs d’évaluer et de valider rapidement un projet à base de FPGA lors de la mise au point, par exemple, de boucles de contrôle numérique rapides de haute précision. Tel est l’objectif du système d'acquisition ...de données rapide référencé MAXREFDES74# de Maxim Integrated. Ce frontal d'acquisition d’E/S analogiques sur 16 ou 18 bits est en effet destiné aux applications qui nécessitent des conversions de données rapides et précises dans des systèmes où le traitement numérique des données est assuré par un FPGA, en l’occurrence ici un modèle Zynq de Xilinx.

Ce frontal qui se présente sous la forme d’un carte mezzanine au standard FMC (FPGA Mezzanine Card) est livré avec un firmware pour les Zynq, une interface graphique pour l’environnement PC Maxim et des fichiers Gerber (qui décrivent la parie matérielle de la carte). L’interface utilisateur graphique en ligne affiche la performance de la chaîne de traitement du signal, évitant ainsi le recours à une solution traditionnelle à base d’oscilloscope. Ce qui, selon Maxim, simplifie les phases d'évaluation et de validation d’un projet. La plate-forme MAXREFDES74# est donc une solution prête à l'emploi adaptée aux applications industrielles et médicales de test & mesure, d'instrumentation, d'automatisation et de régulation de processus.

« Ces cartes de références d'E/S analogiques permettent aux ingénieurs d'étude de tirer parti de la puissance fournie par des SoC et FPGA de dernière génération, note Jim Beneke, vice-président en charge du marketing technique mondial chez Avnet Electronics Marketing. La solution proposée par Maxim, associée aux cartes de développement et de prototypage ZedBoard d'Avnet, va permettre aux ingénieurs de valider plus rapidement que par le passé leurs systèmes de contrôle. »

La carte MAXREFDES74# sera proposée au prix unitaire de 95 dollars par Maxim et ses distributeurs agréés.

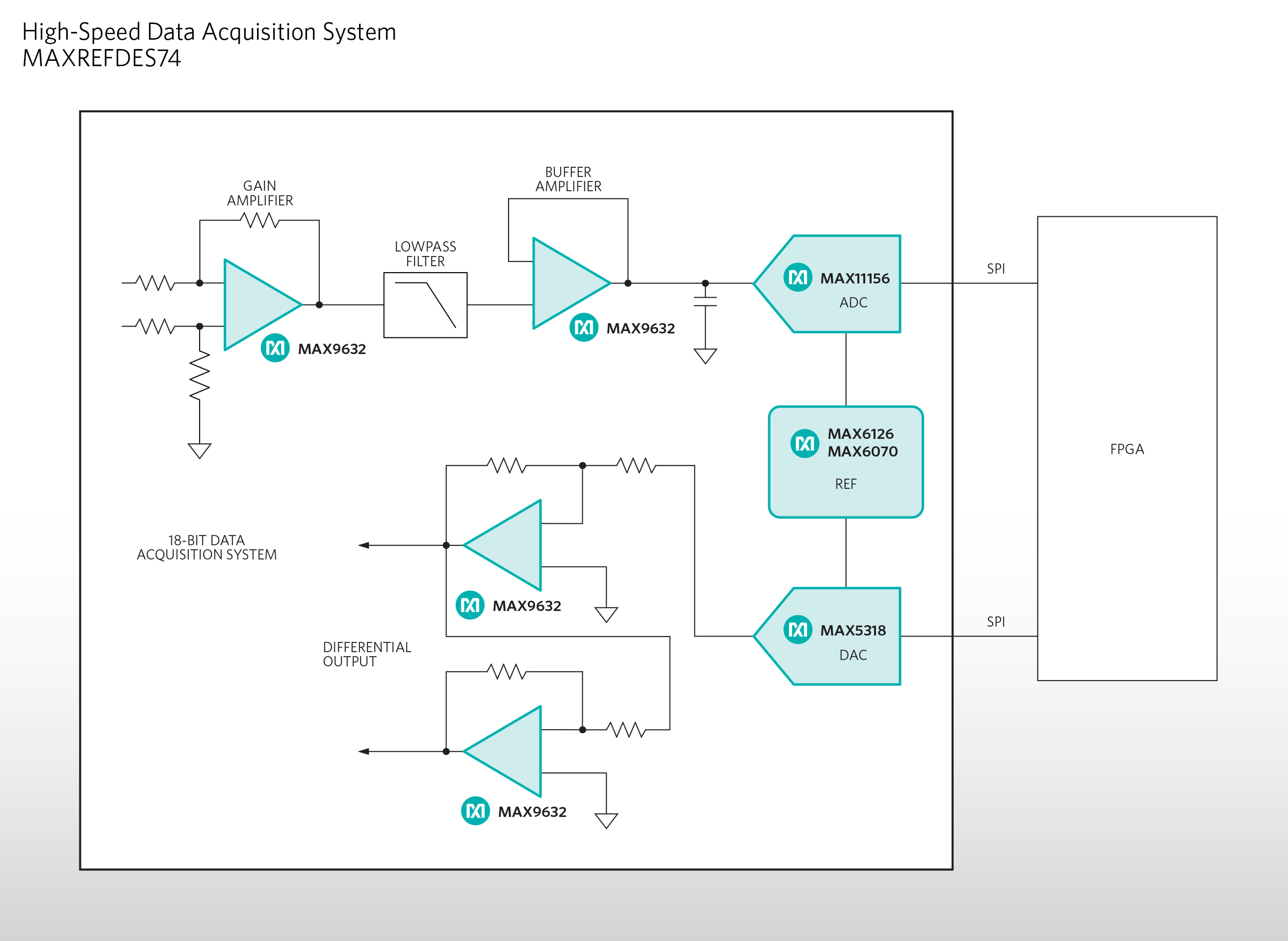

Bloc-diagramme du système MAXREFDES74#
