National Instruments, Radisys et CommScope collaborent pour les tests d'interopérabilité 5G en 28 GHz

[EDITION ABONNES] Les américains National Instruments, fournisseur de systèmes de test et mesure, et Radisys, concepteur de solutions de télécommunications, en collaboration avec le spécialiste des antennes CommScope, ont effectué une démonstration publique d'un réseau 5G New Radio (NR) à 28 GHz lors de l’événement 5G Brooklyn Summit 2019. ...A cette occasion, les trois entreprises ont montré une station de base 28 GHz (gNodeB) construite à partir d’une plate-forme matérielle de CommScope (RRU, Remote Radio Unit) sur laquelle tourne un logiciel développé par Radisys, l’ensemble communiquant avec l’unité de test Test UE de National Instruments qui émule le fonctionnement complet d’un équipement et fournit des informations de performances en temps réel lorsqu'il est connecté au gNodeB.

Alors que le déploiement commercial des réseaux 5G sub-6 GHz a débuté, les activés de R&D autour des technologies millimétriques (mmWave) se multiplient en parallèle dans le monde entier avec l’arrivée des premières versions d’équipements en 28 GHz. Une étape importante dans la mise sur le marché de cette technologie consiste à faire en sorte que l’équipement réseau (la station de base gNodeB) et l’équipement utilisateur fonctionnent correctement ensemble, ce que l’on appelle communément l’IODT (InterOperability Device Testing). Avec, dans l’idéal, la réalisation en plein air de divers scénarios initiés en laboratoire.

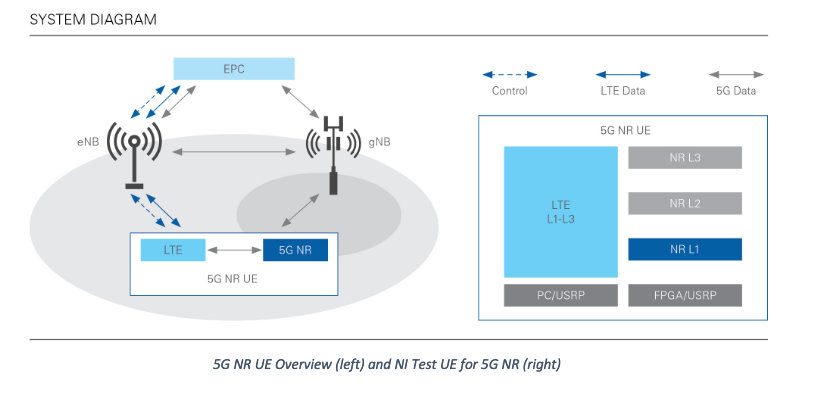

La démonstration réalisée ici repose sur un réseau conforme 3GPP Release 15 NSA (Non Stand Alone, non autonome) en ondes millimétriques. L’équipement de National Instruments exécute la couche physique du protocole sur un émetteur-récepteur mmWave avec une radio définie par logiciel (SDR, Software Defined Radio) au-dessus de laquelle est installée une pile de couches supérieures fournies par Radisys. La suite logicielle 5G NR de Radisys active en fait l’équipement Test UE de National dans le spectre de fréquence des 28 GHz pour les modes de fonctionnement non autonome NSA et autonome SA. La station de base gNodeB quant à elle est bâtie avec une couche physique fonctionnant sur la plate-forme FlexRAN d’Intel ainsi qu'avec la pile de protocoles de couches supérieures de Radisys et une antenne de CommScope. Cet ensemble est ainsi capable de réaliser un appel direct 5G NR mmWave entre l’équipement de National Instruments et la station de base 5G.

« Nous avons travailler avec NI et CommScope pour piloter cette démonstration qui présente le premier écosystème RAN (Radio Access Network) multifournisseur de l'industrie reposant sur des spécifications conformes OpenRAN, en particulier l'interface F1 permettant des déploiements mmWave 5G, précise Neeraj Patel, vice-président Logiciels et services chez Radisys. Dans cette collaboration, en plus de sa solution OpenRAN évolutive, Radisys a également fourni des services d'intégration, de test et de validation afin de gérer de bout en bout un système complet, de l’équipement utilisateur à la station 5G en passant par le central. »

« Cette démonstration valide la plate-forme mmWave SDR matérielle et logicielle de NI en impliquant les fournisseurs commerciaux CommScope et Radisys pour la mise au point d’un des premiers systèmes mmWave exploitables de bout en bout, complète James Kimery, directeur marketing de la recherche sur le sans fil chez NI. Cette expérience démontre d’ores et déjà la réalité d’une interopérabilité multifournisseur essentielle à l’écosystème 5G, au sens large du terme. »

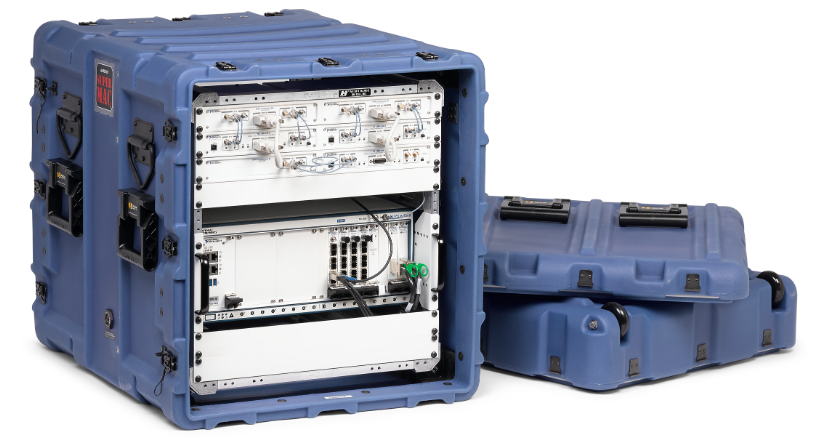

Bâti sur une plate-forme PXI Express, le système Test UE de National Instruments aide les utilisateurs à tester des prototypes en laboratoire et sur le terrain pour les évaluer sur les réseaux des opérateurs. Ils peuvent en particulier réaliser des tests IODT (InterOperability Device Testing), afin de garantir que l'équipement réseau fonctionne avec un équipement utilisateur de n'importe quel fournisseur, et inversement. Le Test UE peut également être utilisé pour effectuer des tests d'évaluation des capacités des équipements commerciaux et précommerciaux gNodeB 5G NR pour microcellules, petites cellules et macrocellules.

Concrètement, le système Test UE fournit aux utilisateurs un outil d'évaluation de la technologie 5G avec des interfaces logicielles SDR pour sélectionner la fréquence de leur choix. Le système peut évoluer jusqu'à une bande passante de 100 MHz par porteuse et peut être configuré pour des architectures multi-antennaires Mimo jusqu'à 4 x 2 antennes afin d'atteindre un débit maximal de 2,3 Gbit/s. Le logiciel 5G NR Release 15 installé comprend une pile de protocoles complète pouvant se connecter à une station de base gNodeB 5G tout en fournissant des informations de diagnostic en temps réel. Les ingénieurs de test peuvent enregistrer les informations de diagnostic sur un système de stockage, en vue d’une analyse post-test et pour faire du débogage. Ils peuvent également les visualiser sur le panneau avant du logiciel pour une visualisation en temps réel des performances du lien.
