[APPLICATION CINCH] Dans les environnements où les contraintes d'intégration sont strictes et les marges de fiabilité faibles, l'interface d'axe Z devient un élément déterminant de l'architecture du système. Son comportement mécanique et ses caractéristiques électriques déterminent les performances à long terme de l'empilement de circuits imprimés et de la plateforme qu'il soutient. Pour les ingénieurs évaluant les stratégies d'empilement de nouvelle génération, Cinch propose une approche fondée sur la compression, adaptée aux réalités de la conception aérospatiale haute fiabilité.

Auteur : Jerry Metcalf

Business Development Manager

Cinch

Les concepteurs de systèmes électroniques modernes destinés aux secteurs de l'aérospatiale et de la défense doivent offrir des niveaux de performance toujours plus élevés dans des encombrements mécaniques toujours plus réduits. En plus de ces contraintes physiques, les débits de données ne cessent d'augmenter et les marges d'intégrité du signal se réduisent.

Parallèlement, les environnements auxquels ces systèmes sont soumis demeurent parmi les plus exigeants de presque tous les secteurs industriels. Les chocs, les vibrations et les cycles thermiques rapides que ces systèmes doivent supporter génèrent des contraintes opérationnelles inhérentes aux systèmes de missiles, aux ensembles radar, aux plateformes avioniques et aux équipements spatiaux.

La combinaison d'exigences de performance accrues et de conditions environnementales difficiles représente un défi pour les architectes système. Les choix en matière d'électronique, de mécanique et d’intégration qui entrent en jeu dans la conception de ces plateformes ne peuvent plus être considérés séparément.

Des architectures de circuits imprimés empilés

Les circuits imprimés constituent depuis longtemps les éléments de base des systèmes électroniques utilisés dans les applications aérospatiales et de défense. Ils offrent une fabrication simple et reproductible, associée à la possibilité de monter des composants à haute densité afin d'optimiser l'utilisation d'un volume limité.

À mesure que les systèmes deviennent plus compacts et plus intégrés, les concepteurs s'appuient de plus en plus sur les architectures de circuits imprimés empilés pour respecter leurs objectifs stricts en matière de taille, de poids et de performances.

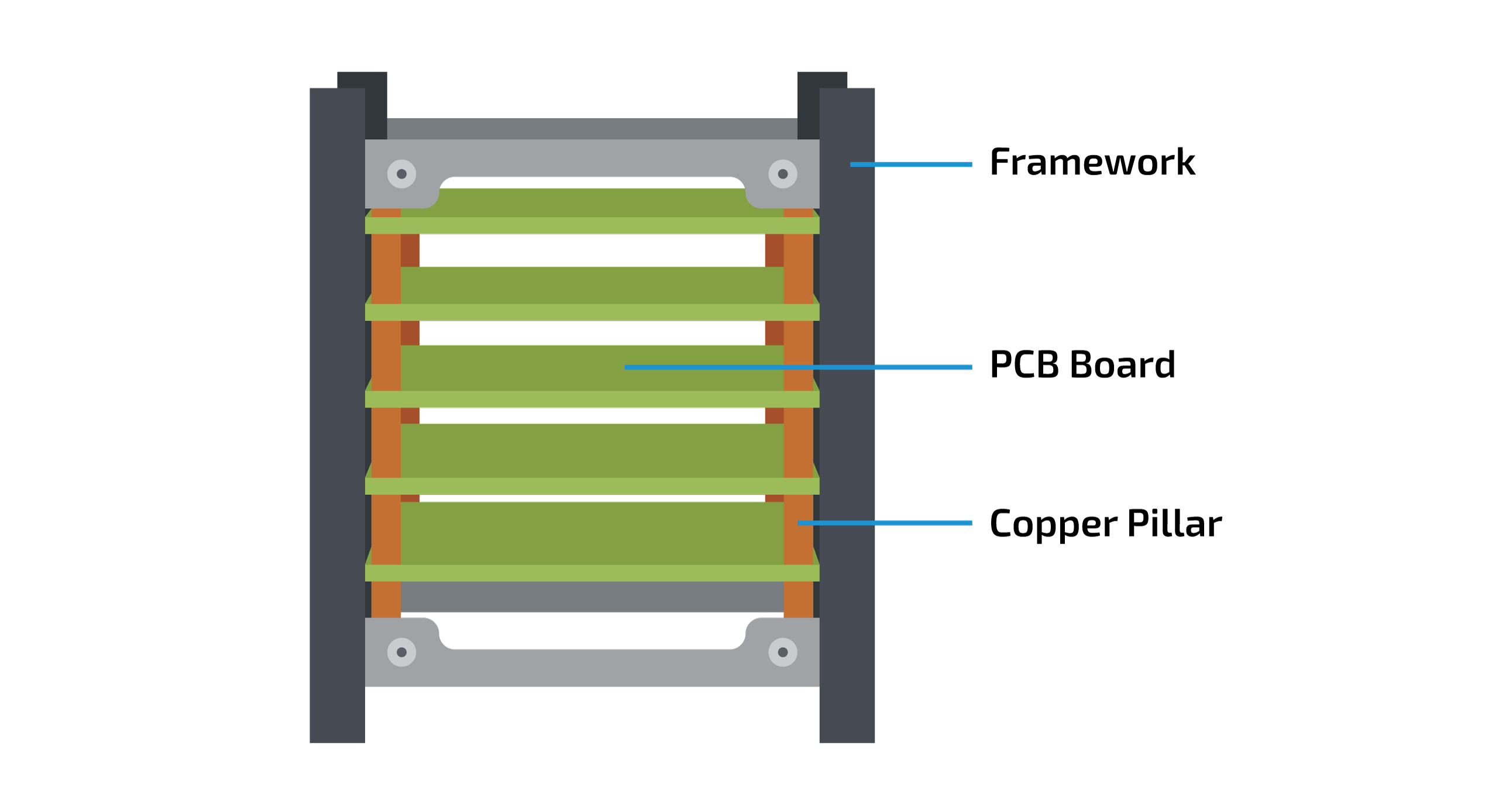

Composants structurels internes d'un CubeSat au standard 1U

L'empilement vertical permet de superposer les sous-systèmes dans des espaces restreints, comme c'est souvent le cas dans les corps de missiles et dans les applications pour petits satellites. Cela permet également de raccourcir les trajets de signal entre les blocs fonctionnels.

Pour les conceptions numériques et RF à haute vitesse, la réduction de la longueur des pistes permet d'améliorer directement les pertes d'insertion, les marges de synchronisation et le contrôle d'impédance.

L'axe Z, qui représente la connexion verticale entre les cartes ou les boîtiers parallèles, revêt donc désormais une importance stratégique. Une interface d'axe Z bien conçue permet ainsi un empilage vertical direct sans compromettre les performances électriques ni la robustesse mécanique.

Toutefois, trouver cet équilibre dans des environnements dynamiques n'est pas chose aisée. Les défis que posent les connecteurs carte-à-carte traditionnels dans les environnements difficiles.

À mesure que la densité des circuits imprimés augmente, les conceptions traditionnelles de connexion carte-à-carte commencent à montrer leurs limites.

Avec la miniaturisation croissante des composants électroniques, les connecteurs deviennent souvent l'un des éléments les plus volumineux du circuit imprimé, entrant en concurrence avec les circuits actifs pour un espace limité. Un nombre élevé de broches complique le routage, et les contraintes mécaniques dues aux chocs, aux vibrations et à la dilatation thermique sollicitent davantage les joints de soudure et les broches du connecteur.

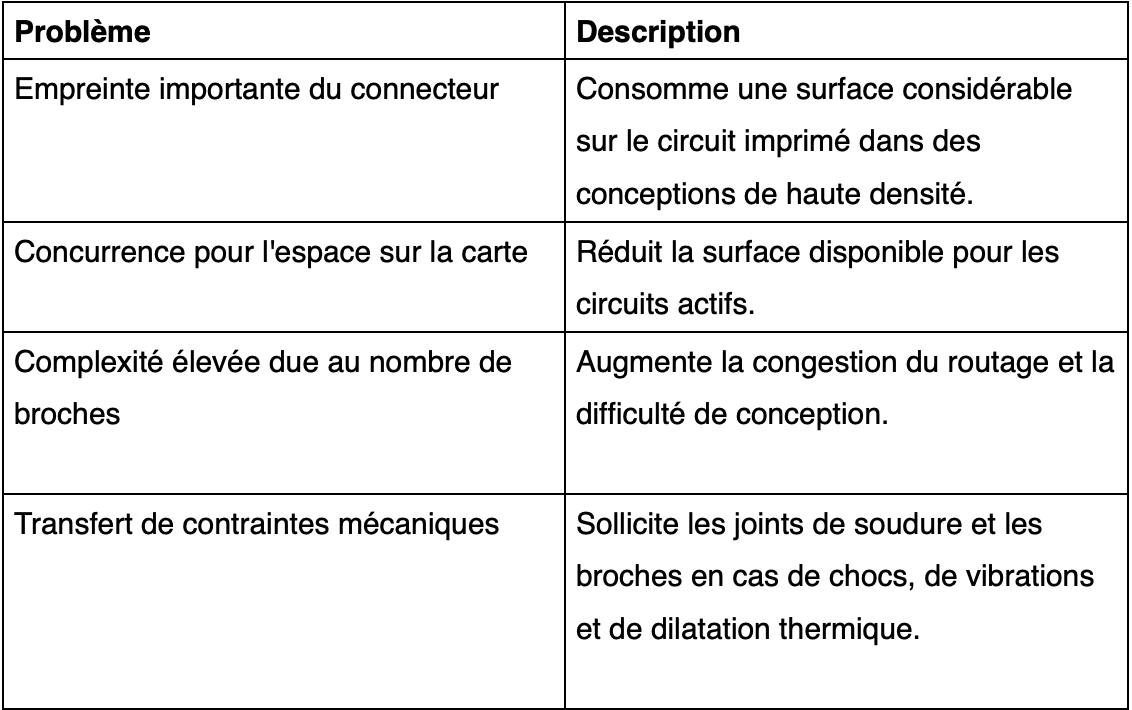

Défis posés aux connecteurs carte à carte traditionnels

Dans les systèmes aérospatiaux compacts, l’accès pour l’inspection et la réparation est limité. Une soudure défectueuse au cœur d’un assemblage peut être difficile à détecter et coûteuse à réparer.

À mesure que les assemblages se miniaturisent alors que les contraintes environnementales restent constantes, la marge d'erreur se réduit. Traditionnellement, les concepteurs ont eu recours à deux approches principales pour gérer les connexions carte à carte dans ces applications hautes performances.

- Connecteurs à mezzanine rigide. Les connecteurs à mezzanine rigide verrouillent physiquement deux cartes de circuits imprimés dans une géométrie fixe. Ils offrent une intégration verticale simple et un alignement prévisible. Dans des environnements contrôlés, cette approche peut s'avérer efficace.

Dans les systèmes soumis à des chocs importants ou à des variations thermiques importantes, la rigidité imposée par les contacts soudés devient toutefois un inconvénient. Lorsque les cartes subissent une dilatation différentielle ou une accélération mécanique, les contraintes se répercutent sur les broches des connecteurs et les joints de soudure.

À long terme, les charges cycliques peuvent entraîner la fatigue du matériau, l'apparition de fissures et des pannes électriques intermittentes. Le connecteur devient de fait un élément structurel à part entière de l'assemblage. Lors du lancement de missiles ou sous l'effet des contraintes liées à l'appontage sur porte-avions, ou lors de variations rapides de température, les joints de soudure fixes peuvent compromettre la fiabilité à long terme.

- Câbles de connexion et connecteurs flexibles. Lorsque la rigidité géométrique ne peut être garantie ou lorsqu'il faut tenir compte des environnements dynamiques, les concepteurs ont souvent recours à des câbles de connexion ou à des assemblages flexibles. Ces éléments assurent un découplage mécanique entre les cartes, réduisant ainsi les contraintes sur les joints de soudure et permettant d'absorber les mouvements.

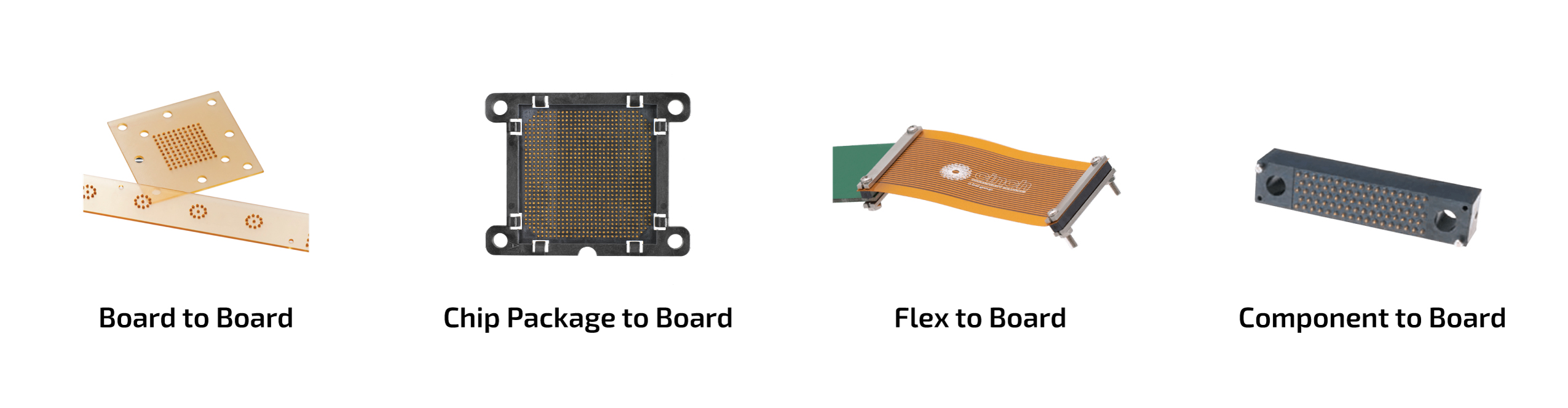

Applications de l'approche CIN::APSE de Cinch

Cependant, les câbles alourdissent l'appareil et occupent un volume précieux. Le routage des signaux à haute vitesse se complexifie, car les câbles partent souvent des bords des circuits imprimés. La gestion des contraintes doit être rigoureuse et, dans les environnements à fortes accélérations, un câble mobile à l'intérieur d'un boîtier pose des problèmes de fiabilité.

L'intégrité du signal peut également être affectée par des chemins d'interconnexion plus longs ce qui augmentent les pertes d'insertion. L'utilisation de circuits plats peut complexifier davantage le contrôle d'impédance aux hautes fréquences.

Les concepteurs sont donc contraints de choisir entre la rigidité, source de contraintes, et la flexibilité, source de complexité.

Connecteurs à compression sans soudure, la solution fiable pour l’axe Z

Les connecteurs à compression sans soudure offrent une alternative à ce compromis traditionnel. Au lieu de fixer définitivement un connecteur sur l’une ou l’autre carte, les systèmes à compression établissent le contact électrique grâce à une charge mécanique contrôlée.

Dans un système à compression, les éléments de contact sont placés entre des patins d’accouplement sur des surfaces opposées. La continuité électrique est assurée lorsqu'une force de compression définie est appliquée sur l'empilement. Aucune terminaison soudée n'est requise et il n'y a pas de broches rigides reliant les cartes.

La connexion devient active uniquement lorsque l'assemblage est mécaniquement enclenché.

Comment alors les interconnexions par compression réduisent les contraintes et améliorent la résistance mécanique ?

En fait, les connexions par compression permettent un empilement vertical direct fonctionnant de manière similaire à un connecteur à mezzanine. Les cartes peuvent être alignées en parallèle et connectées le long d'un court trajet contrôlé sur l'axe Z.

Cependant, ceci est réalisé sans soudure ni câbles mobiles. Les éléments de contact sont conçus pour s'adapter aux tolérances, absorber les vibrations et réagir de manière élastique à la dilatation thermique différentielle. L'interconnexion n'est ni fixée rigidement ni flottante librement à l'intérieur du boîtier, mais évolue dans un espace mécanique contrôlé.

Dans les environnements dynamiques où aucun extrême n'est acceptable, les solutions de compression offrent des avantages en termes de stabilité, de performance et de fiabilité.

Grâce à une interface reposant sur une compression contrôlée plutôt que sur des terminaisons soudées de manière permanente, les assemblages peuvent être démontés, inspectés et remontés sans reprise thermique. Ceci facilite les interventions sur site et simplifie la maintenance du système tout au long du cycle de vie du produit.

CIN::APSE : une interconnexion par compression haute performance pour l’aérospatiale

La technologie CIN::APSE représente l'aboutissement de l'évolution de l'approche d’interconnexion par compression sans soudure, conçue spécifiquement pour les applications aérospatiales et de défense à haute fiabilité.

Elle est spécifiquement pensée pour maintenir des performances électriques stables en cas de chocs, de vibrations et de cycles thermiques, tout en prenant en charge les architectures électroniques denses et à haute vitesse requises par les systèmes de défense.

La plateforme a par exemple atteint le niveau 9 de maturité technologique de la NASA, témoignant de son déploiement réussi en environnements opérationnels et démontre sa maturité pour les applications critiques.

CIN::APSE est avant tout un système d'interconnexion selon l'axe Z, composé d'isolateurs de précision et d'éléments de contact multifilaires compressibles, agencés en réseaux configurables.

Chaque composant joue un rôle spécifique dans l'équilibre entre l'alignement, la conformité et les performances électriques. Dans ce cadre, l'isolateur constitue l'ossature structurelle de l'ensemble CIN::APSE.

À l'intérieur, chaque contact est logé dans une cavité en forme de sablier conçue pour maintenir le contact en son milieu pour un alignement précis, fournir des extrémités évasées permettant un auto-alignement contrôlé lors de la compression, maintenir l'isolation diélectrique entre les contacts adjacents et dfinir la course de compression admissible pour garantir une charge constante sur l'axe Z

Chaque contact CIN::APSE est constitué d'un faisceau de fils de molybdène compressible avec un revêtement extérieur plaqué or. Une technolgie qui procure une haute conductivité et une résistance élevée à l'usure, une large plage de températures de fonctionnement, plusieurs chemins de conduction parallèles pour une redondance accrue, de nombreux micro-points de contact pour une faible résistance et une grande stabilité et enfin une géométrie non hélicoïdale pour minimiser les effets inductifs aux hautes fréquences

Coupe transversale du connecteur montrant le faisceau de fils en molybdène compressible

Lorsqu’il est comprimé entre les plots de contact, le faisceau de fils établit de nombreux micro-points de contact, garantissant une faible résistance de contact et des performances électriques stables tout au long de la durée de vie du système.

Ceci permet la prise en charge des signaux numériques à haut débit et des applications RF au sein d’une même architecture.

La configuration de base du contact CIN::APSE consiste en un contact installé dans un isolateur en plastique sur mesure grâce au système de rétention de contact breveté par Cinch.

Une fois en place, le contact s'étend de part et d'autre de l'isolateur, créant ainsi une connexion électrique inégalée.

Lors de l'installation, l'interconnexion CIN::APSE est positionnée entre deux composants (circuits imprimés, circuits flexibles, dispositifs céramiques, etc.) aux empreintes de connexion compatibles.

Les deux composants sont ensuite comprimés et assemblés.L'une des principales caractéristiques de CIN::APSE réside dans sa capacité à être agencé selon différents motifs géométriques, notamment les réseaux carrés — optimisés pour la densité de routage numérique, d'alimentation et mixte Réseaux hexagonaux — procurant un espacement uniforme et une isolation améliorée pour les conceptions RF et hyperfréquences

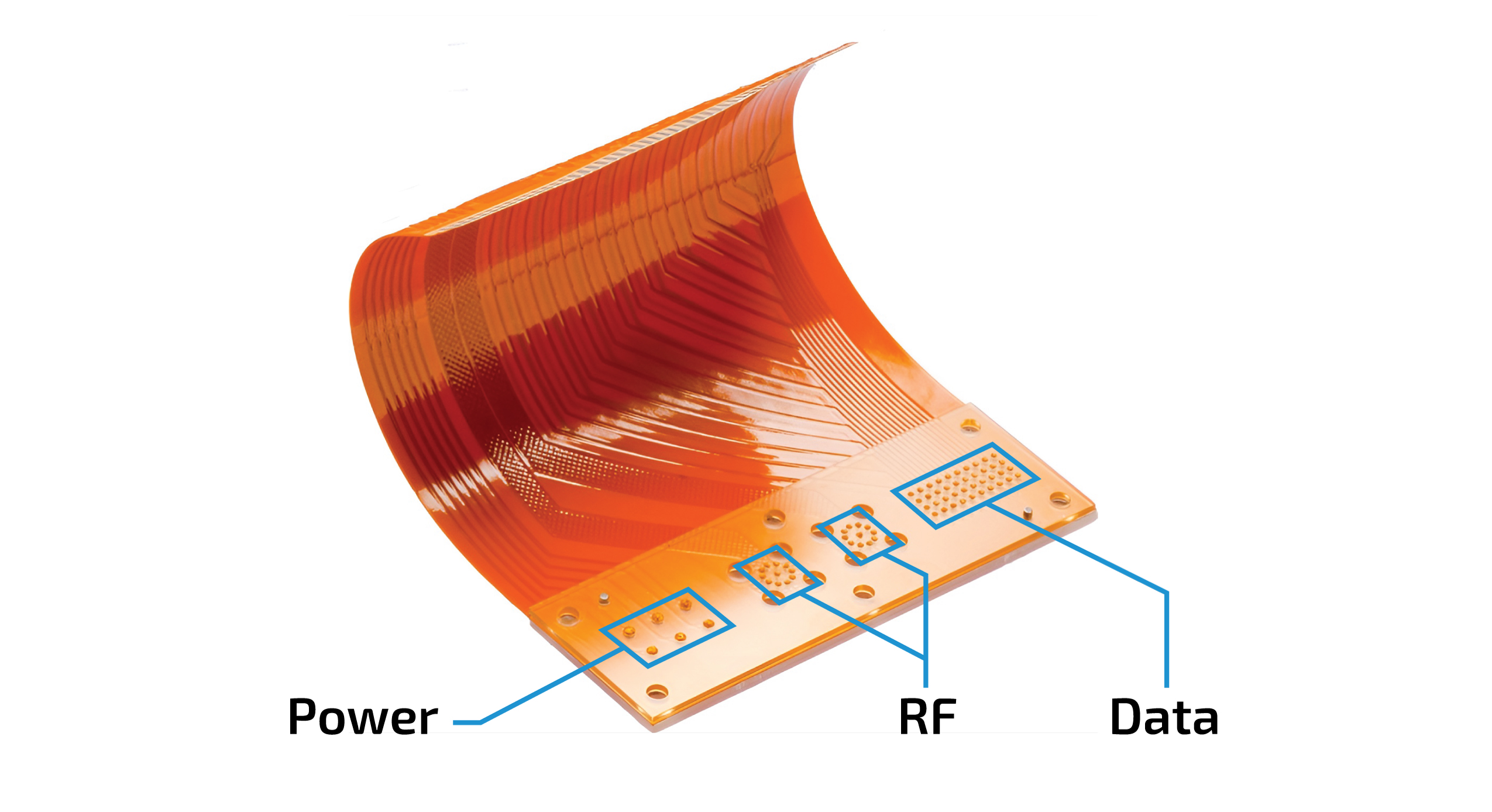

Circuit imprimé flexible avec réseaux carrés et hexagonaux

Le système peut également être configuré avec des hauteurs et des pas d’interconnexion personnalisés pour prendre en charge les interfaces carte à carte, flex-to-board et de type LGA.

L'avenir des interconnexions à compression sur l'axe Z dans les applications haute fiabilité

Avec l'évolution constante de l'électronique aérospatiale et de défense, la conception des connecteurs doit s'adapter à leurs besoins. Des débits de données plus élevés exigent des chemins de signal plus courts et plus propres. Un conditionnement compact requiert une intégration verticale efficace.

Par ailleurs, les assemblages doivent résister aux chocs, aux vibrations et à la dilatation thermique sans accumuler de dommages dus à la fatigue au niveau de leurs interfaces les plus vulnérables. Les connecteurs rigides carte à carte concentrent les contraintes au niveau des bornes soudées. Les câbles flexibles offrent une plus grande liberté mécanique, mais au détriment de la densité, du contrôle et de la complexité du routage.

Les interconnexions par compression sur l'axe Z abordent le problème différemment. En assurant la continuité électrique par une charge mécanique contrôlée plutôt que par liaison métallurgique, elles permettent à l'alignement et à la conformité de coexister dans une enveloppe mécanique définie.
