Suite à une campagne de financement participatif lancée en 2014 au terme duquel son projet a pu lever 645% des fonds espérés en 30 jours, la firme belge LabNation annonce la disponibilité de SmartScope, un oscilloscope USB ...de faible encombrement présenté comme open source. Selon la société, cet oscilloscope est un équipement de test conçu pour fonctionner sur de multiples systèmes d'exploitation et plates-formes tels que les smartphones, les tablettes et les PC, puisqu’il est alimenté directement via l'interface USB de l'hôte. Ce qui le rend idéal pour de nombreuses applications de test et de mesure loin du banc de travail.

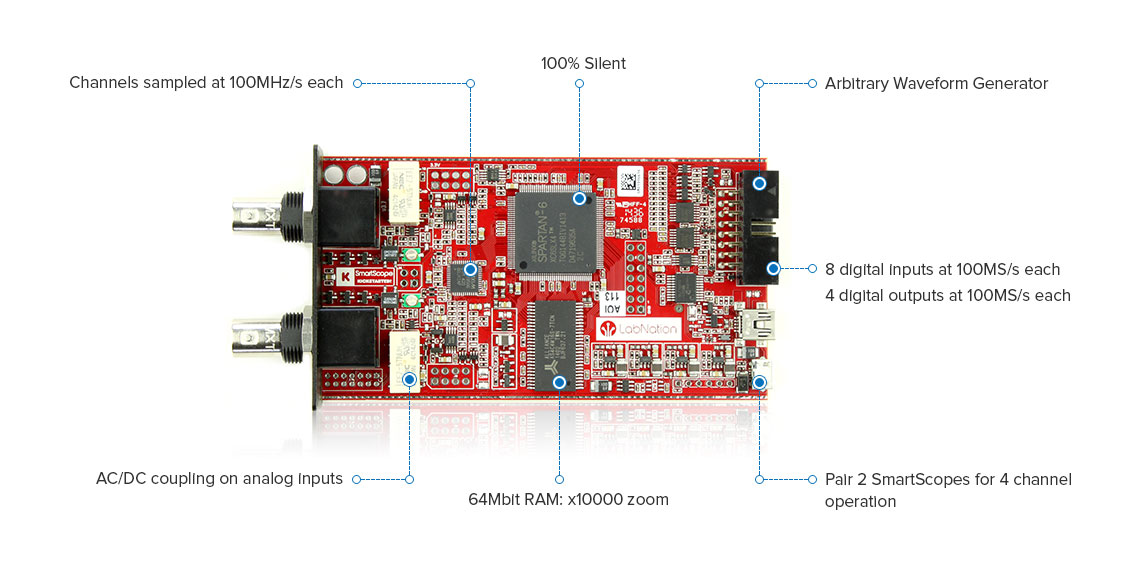

Dans le détail, le SmartScope combine les fonctions d'un oscilloscope, d’un analyseur logique et d’un générateur de forme d'onde dans un boîtier en aluminium de 110 x 64 x 24,2 mm pour à peine 158 grammes. Le logiciel associé fournit l'interface utilisateur et les fonctionnalités, et peut être téléchargé à partir du site Web SmartScope. Il est disponible pour Android, Apple Mac OS X, Apple iOS, Windows 7, 8 et 10 et les distributions Linux Ubuntu et Debian.
L'oscilloscope est doté de deux canaux analogiques avec un pas d'échantillonnage allant jusqu'à 100 Méch./s pour une bande passante de 30 MHz. La plage dynamique du signal d'entrée est de ±35 V avec une impédance 1MΩ/1pF, une précision de 8 bits et une résolution maximale de 2,5 mV. Le logiciel de l'oscilloscope SmartScope met à disposition un ensemble complet de fonctions accessibles à l'écran, soit de manière tactile, soit via la souris ou le clavier, pour la gestion des divers paramètres comme l'échelle de la tension et de la base de temps, la vue panoramique, le couplage d'entrée, le déclenchement et les mesures de tension. L'analyseur logique, de son côté, propose 8 canaux d'entrée avec un niveau logique de 3,3 ou 5 VDC sélectionnable par l'utilisateur. L'application SmartScope inclut plusieurs décodeurs de protocoles standard (I2C, SPI…) et permet également de créer des décodeurs personnalisés. Le générateur de forme d'onde monocanal génère, pour sa part, des formes d'ondes arbitraires avec un débit de données jusqu'à 50 Méch./s et un niveau de sortie 0 à 3,3 V. Un générateur de sortie numérique fournit 4 canaux atteignant les 100 Méch./s à 3,3 ou 5 V.
Selon LabNation, le SmartScope est particulièrement bien adapté aux besoins des utilisateurs de petits ordinateurs monocartes tels que Raspberry Pi ou Arduino.
