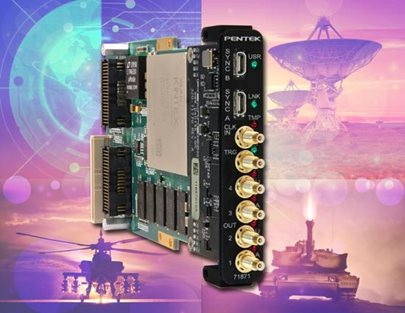

La carte mezzanine au standard XMC de Pentek référencée Jade Model 71871 possède quatre canaux de génération de formes d’onde RF. La carte combine deux convertisseurs numérique/analogique DAC3484 de Texas Instruments pour fournir quatre sorties analogiques indépendantes. Un FPGA Kintex UltraScale de Xilinx contient des fonctions installées en usine qui incluent un bloc d’IP de génération de signaux qui permet aux utilisateurs de délivrer des formes d'onde stockées dans la mémoire intégrée....

- Conversion sur 16 bits avec des taux d'échantillonnage à 1,25 GHz

- Génération de formes d’onde de sortie complexes avec pour chacune des bandes passantes jusqu'à 250 MHz

- Formation de faisceaux avec modulation, codage et cryptage des signaux avant transmission avec 5 Go de mémoire SDRam DDR4 pour stockage avant envoi

- Configuration via le FPGA Kintex UltraScale (de 1 700 à 5 520 tranches DSP)

- Paire de connecteurs μSync en face avant pour synchroniser plusieurs modules
