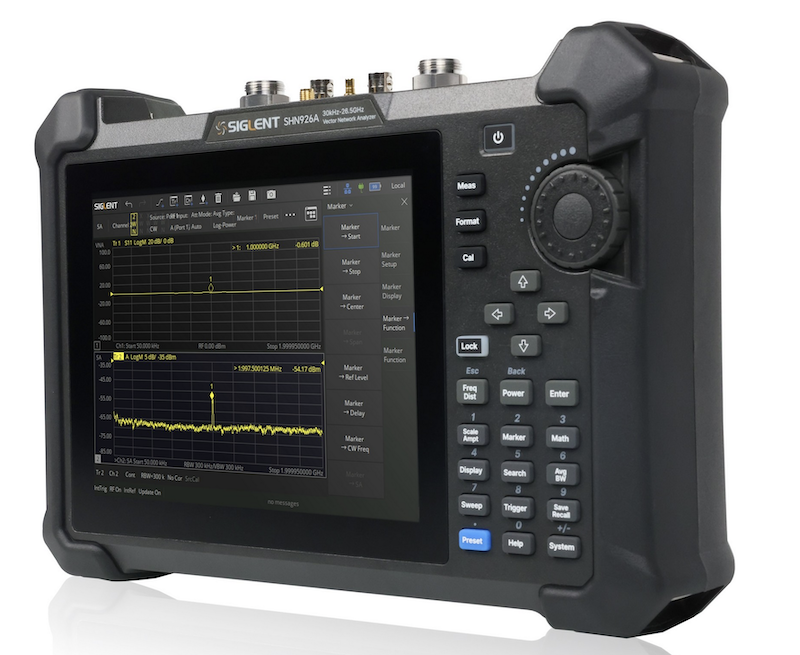

Les instruments portables SHN900A de Siglent (distribué par Distrame) regroupent des fonctions d’analyseur de réseau vectoriel, d’analyseur de spectre, de testeur de câbles et d’antennes, avec en sus une fonction d’analyse dans le domaine temporel. Cet appareil polyvalent est destiné aux applications de maintenance et d’entretien de systèmes de communication sur le terrain, de maintenance de lignes de production et d’essais de systèmes électroniques automobiles in situ. Ces instruments dotés d’un écran couleur de 8,4 pouces se déclinent en trois modèles, dotés chacun de deux ports pour une gamme de fréquence analogique du signal d’entrée de 30 kHz à 26,5 GHz (modèles SHN914A, SHN920A et SHN926A).

- Largeur d’analyse en fréquence intermédiaire de 10 Hz à 3 MHz pour une dynamique de 100 dB à 1 GHz

- Niveau de sortie de -45 dBm à -1 dBm, niveau d’entrée jusqu’à +10 dBm, diaphonie de -75 dB à 1 GHz, plancher de bruit de -100 dBm/Hz à 1 GHz

- Mesure des paramètres S, simples et différentiels à travers un affichage des diagrammes polaire et de Smith

- Le modèle SHN900A prend en charge plusieurs méthodes d’étalonnage : SOLT, SOLR, conversion d’impédance, simulation de montage…

- Boîtier de 310 x 215 x 78,5 mm pour un poids de 3,2 kg et une autonomie de 4 heures sur batterie
