Linear invente un "instrument de mesure de température universel" sur une puce

Présenté pour la première fois à l'occasion du salon Electronica 2014 par son concepteur Linear Technology, le LTC 2983 est un circuit intégré de type SoC capable de convertir en un signal numérique linéaire n’importe quelle mesure ...de température, acquise sous forme d’un signal analogique. Cet “instrument de mesure sur une puce” numérise directement jusqu’au niveau du microvolt, et ce au travers d'une interface multiplexée, les signaux issus de thermomètres à résistance de platine (RTD à deux, trois ou quatre fils), de thermocouples (type B, E, J, K, N, S, R, T), de thermistances (de 2,25 kΩ à 30 kΩ ) et de diodes externes. Le tout avec une précision de 0,1°C et une résolution de 0,001°C.

Le circuit d’entrée analogique intègre des convertisseurs A/N delta-sigma 24 bits à faible décalage de zéro de tension et à faible niveau de bruit, ainsi que l’ensemble des circuits de contrôle nécessaires à chaque capteur. Les mesures sont réalisées sous le contrôle d’un processeur numérique qui gère les circuits de conversion analogique requis pour chacun des capteurs connectés. Jusqu’à vingt entrées analogiques sont disponibles et les mesures numériques sont exprimées en sortie en degré centigrade ou Fahrenheit. A noter qu’une compensation automatique de la soudure froide du thermocouple est intégrée dans le circuit, et qu’une interface SPI assure la connexion du SoC avec n’importe quel système externe. Enfin, signalons que le LTC2983 fonctionne avec des capteurs référencés à la masse, sans avoir recours à des amplificateurs, à des alimentations à tension négative ou à des circuits de décalage de niveau.

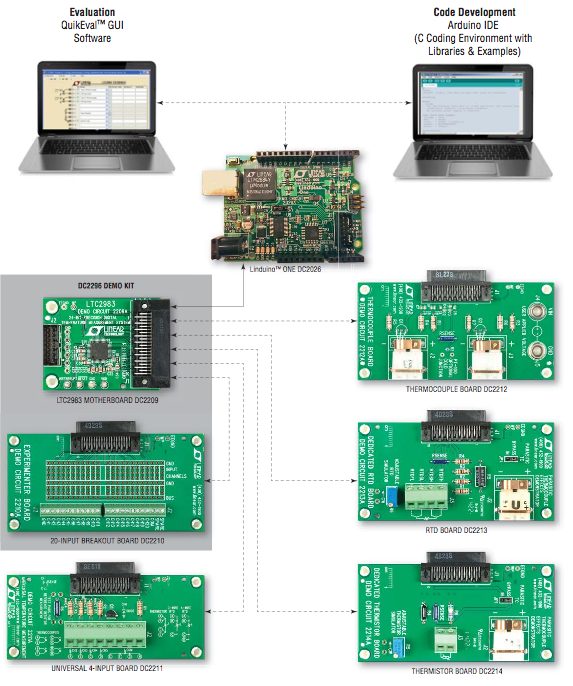

Le circuit est disponible aujourd’hui sous la forme d’un boîtier LQFP de 48 broches de 7 x 7 mm. Et pour ceux qui souhaitent dés à présent réaliser des évaluations ou du prototypage d’application, Linear propose aussi un ensemble matériel/logiciel complet, basé sur une carte compatible Arduino (baptisée Linduino ONE DC2026) associée à des cartes de démonstration pour la connexion à des thermocouples, des sondes de platine et des thermistances. La programmation se fait avec l’IDE Arduino en langage C, enrichi par Linear de pilotes logiciels et d’exemples d’applications.
