Teledyne LeCroy propose un oscilloscope à 100 GHz de bande passante et 240 Géch./s de vitesse d’acquisition

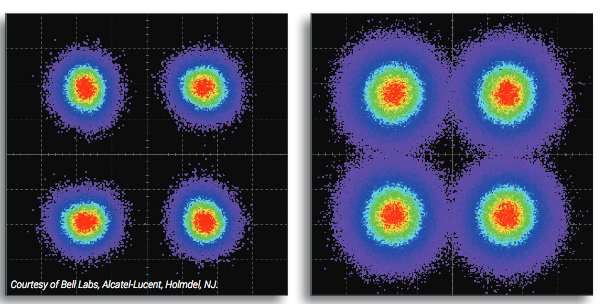

L'été dernier, le fournisseur d’instrumentation et de test Teledyne LeCroy avait fait la démonstration d’une mesure de signaux optiques avec un oscilloscope doté d’une bande passante de 100 GHz, la plus élevée du marché. ...Trois mois plus tard, la société “officialise” ces travaux en lançant sur le marché le LabMaster 10-100Zi, oscilloscope numérique de haut de gamme avec une bande passante analogique de 100 GHz, associée à une vitesse d’échantillonnage des signaux de 240 Géch./s. Des caractéristiques qui destinent cet instrument à l’analyse de phénomènes extrêmement rapides (inférieurs à la femtoseconde) étudiés dans les laboratoires de R&D où ingénieurs et scientifiques travaillent sur les systèmes de communication de prochaine génération. Le LabMaster 10-100Zi a par exemple été récemment utilisé par Alcatel-Lucent pour mettre au point un récepteur optique cohérent capable de détecter un signal de 160 GBauds avec une modulation QPSK (Quadrature Phase Shift Keying) (photo).

L’appareil est en outre doté d’une longueur mémoire de 1,5 gigapoints par canal d’acquisition et peut fonctionner en mode 1 canal à 100 GHz, 1 canal à 65 GHz et 2 canaux à 36 GHz, ou 4 canaux à 36 GHz de bande passante. Le LabMaster 10-100Zi s’insère en outre dans l’architecture LabMaster 10 Zi de Teledyne LeCroy qui permet aux utilisateurs de construire des systèmes d’oscilloscopie avec un nombre élevé de canaux d’entrée à partir d'un seul module de commande, le LabMaster Master (MCM-Zi), qui gère l'affichage, le contrôle et l'architecture de distribution d'horloge ChannelSync de l’ensemble. Il est ainsi possible de connecter jusqu’à 20 modules d’acquisition, y compris le LabMaster 10-100Zi, afin de construire des systèmes de test & mesure jusqu’à vingt canaux à 100 GHz de bande passante d’entrée ou quatre-vingts canaux à 36 GHz.
