Dédié au test et à l’analyse des systèmes d'électronique de puissance, l’oscilloscope HDO8000 de Teledyne LeCroy dispose de huit voies d’entrée analogiques, d’une résolution verticale de 12 bits et d’une bande ...passante analogique jusqu'à 1 GHz. L’appareil est notamment adapté au test de systèmes triphasés, un marché en forte progression liée essentiellement à l’essor du domaine de la conversion d'énergie dans les énergies renouvelables, comme le photovoltaïque ou l’éolien, et à l’émergence des véhicules électriques hybrides et électriques. Avec, dans ce dernier cas, des exigences particulières en matière d'efficacité énergétique au niveau des moteurs électriques à fréquence variable.

Ces oscilloscopes sont aussi adaptés à l’analyse des systèmes embarqués dans l’automobile, notamment pour le débogage des ECU (Electronic Control Unit), mais aussi pour le test de certains appareils grand public dotés d’une électronique de puissance (comme les machines à laver) ou encore de systèmes robotiques, constitués d'un mélange d'électronique de puissance, d'alimentations, d'horloges, de circuits logiques numériques, de données série et de signaux de capteurs analogiques.

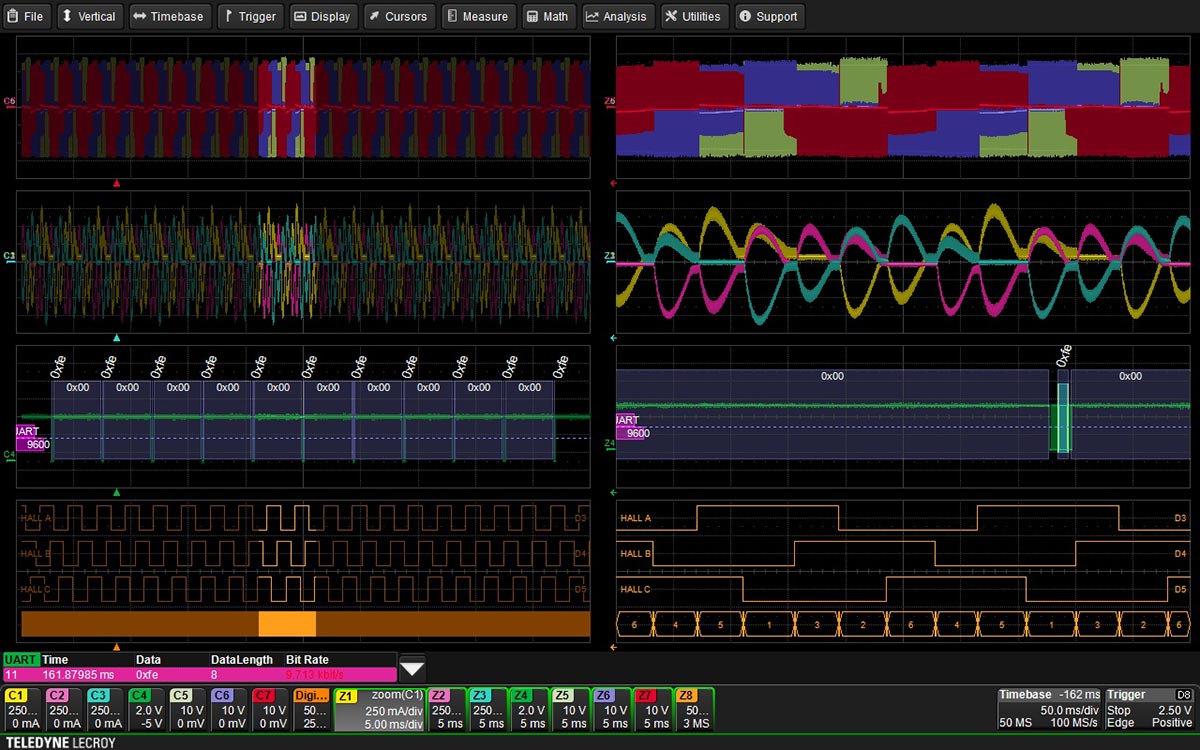

Le HDO8000 se caractérise par un mode de résolution améliorée baptisé ERES (Enhanced Resolution) propre à Teledyne LeCroy qui permet d’obtenir un gain de résolution jusqu'à 3 bits supplémentaires (15 bits de résolution verticale) par rapport à la conversion A/N sur 12 bits. Du côté de la présentation des données sur l’écran, l’appareil offre un système d’affichage multi-onglets, le Q-Scape, qui quadruple la zone d'affichage traditionnelle afin d’offrir une meilleure organisation d'un grand nombre de voies, du zoom et des formes d'ondes mathématiques, le tout sur un écran 12,1 pouces WXGA (voir photo ci-dessous). La technologie Q-Scape est notamment utile lors de l’étude de systèmes triphasés, puisque chaque phase peut être affichée sur un onglet dédié.

Pour l'analyse, le HDO8000 est livré en standard avec une mémoire d'acquisition de 50 mégapoints par voie et peut être étendu avec les options de 100 mégapoints, voire 250 mégapoints par voie. Ces options de mémoire d'acquisition profonde sont notamment adaptées à l'analyse de systèmes électroniques de puissance ou de signaux de microprocesseurs à haute vitesse qui peuvent être capturés par coïncidence sur des signaux de modulation de largeur d'impulsion (PWM), sur des données série ou sur des signaux de capteurs analogiques. Pour supporter ces calculs, la carte-mère de l’oscilloscope est architecturée autour du processeur à quatre cœurs Core i5-4670s Quad d’Intel associé à 8 Go de mémoire RAM.
