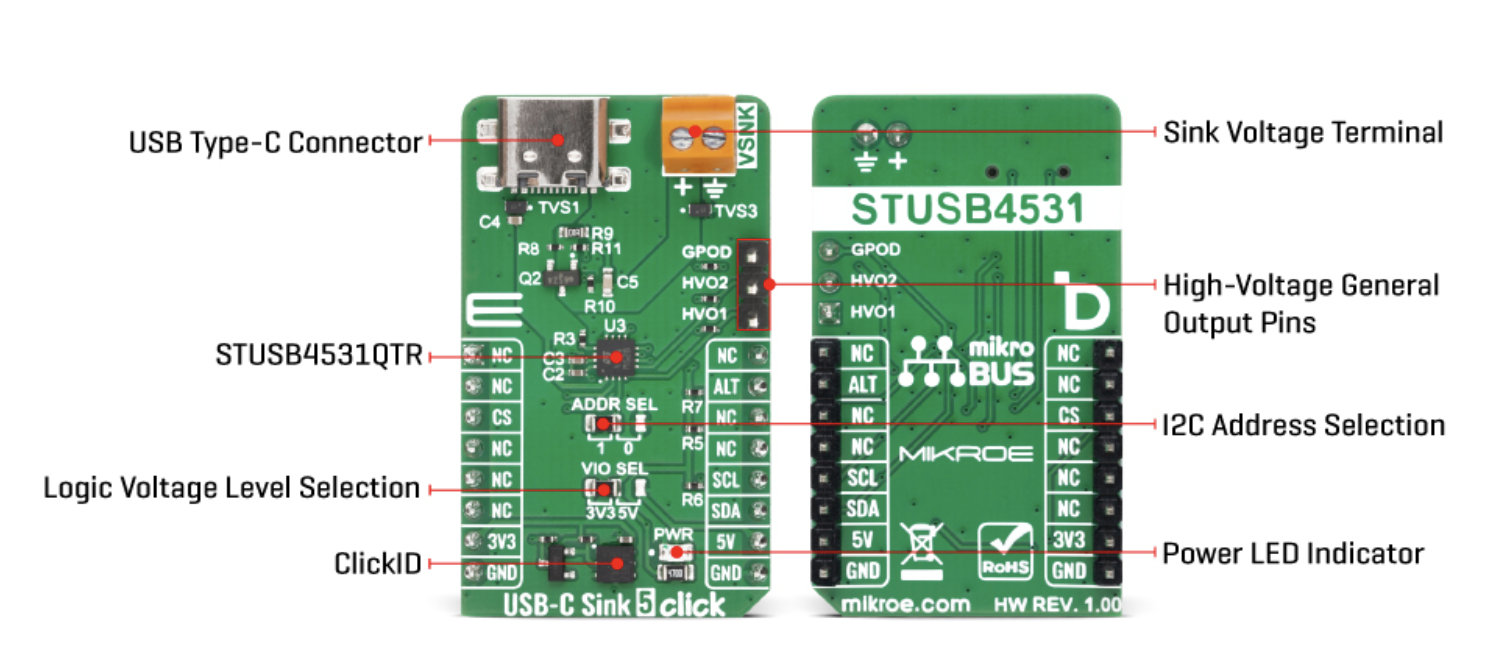

La carte référencée USB-C Sink 5 Click de la société serbe MikroElektronika (MikroE), spécialisée dans les briques matérielles et logicielles pour l'embarqué, est une carte d'extension compacte (Click board) conçue pour les applications dites "réceptrices" (sink) de type USB-C Power Delivery (USB-C PD).
Elle permet aux systèmes embarqués de recevoir, de négocier et de gérer l'alimentation provenant de sources compatibles USB-C PD.
La carte repose sur le composant STUSB4531QTR, un contrôleur autonome de type USB-C et USB Power Delivery (en mode récepteur) développé par STMicroelectronics.
« La carte USB-C Sink 5 Click est adaptée pour le protypage et les développement d'appareils portables et de gadgets mobiles qui doivent être alimentés par des chargeurs USB-C modernes plutôt que par des connecteurs d'alimentation cylindriques (DC barrel jacks) traditionnels, explique Nebojsa Matic, le CEO de MikroE. Elle est notamment adaptée aux instruments haut de gamme et aux équipements électroniques portables nécessitant une négociation de puissance - de 5 V à 20 V - conforme aux normes en vigueur. Elle constitue également une solution idéale pour remplacer les anciennes entrées d'alimentation DC par une interface de charge USB-C universelle sur des appareils déjà déployés sur le terrain. Cette carte Click est par ailleurs une option adaptée pour moderniser des interfaces de type connecteur cylindrique DC ou USB micro-B, afin de les rendre compatibles avec les normes d'alimentation USB-C actuelles. »
La carte USB-C Sink 5 Click incluent la négociation autonome de contrats USB PD à travers le mode “Autorun", la configuration par défaut des objets de données d'alimentation (PDO, Power Data Object, un profil d'alimentation prédéfini qu'un chargeur source propose à un appareil récepteur) stockée dans une mémoire non volatile interne, la prise en charge du mode “batterie déchargée" (dead battery mode), la surveillance du bus VBUS, le contrôle du chemin d'alimentation en entrée, des fonctions intégrées de protection et de décharge ainsi qu'une protection contre les surtensions haute tension.
La carte communique avec le microcontrôleur hôte à travers une interface I2C (avec adresses sélectionnables) et fournit un signal d'interruption de type “drain ouvert” (actif à l'état bas) et intègre aussi des sorties à usage général, également de type “drain ouvert” capables de supporter des tensions élevées.
Cette carte d'extension Click est compatible avec le standard mikroBUS de MikroE et intègre également la fonction “ClickID” qui permet une identification automatique par le système hôte, simplifiant ainsi son utilisation.
