Véhicules électriques, systèmes de stockage, convertisseurs de puissance, énergies renouvelables… les équipements de test capables d’analyser avec précision des signaux complexes de très haute tension deviennent incontournables. rounales.

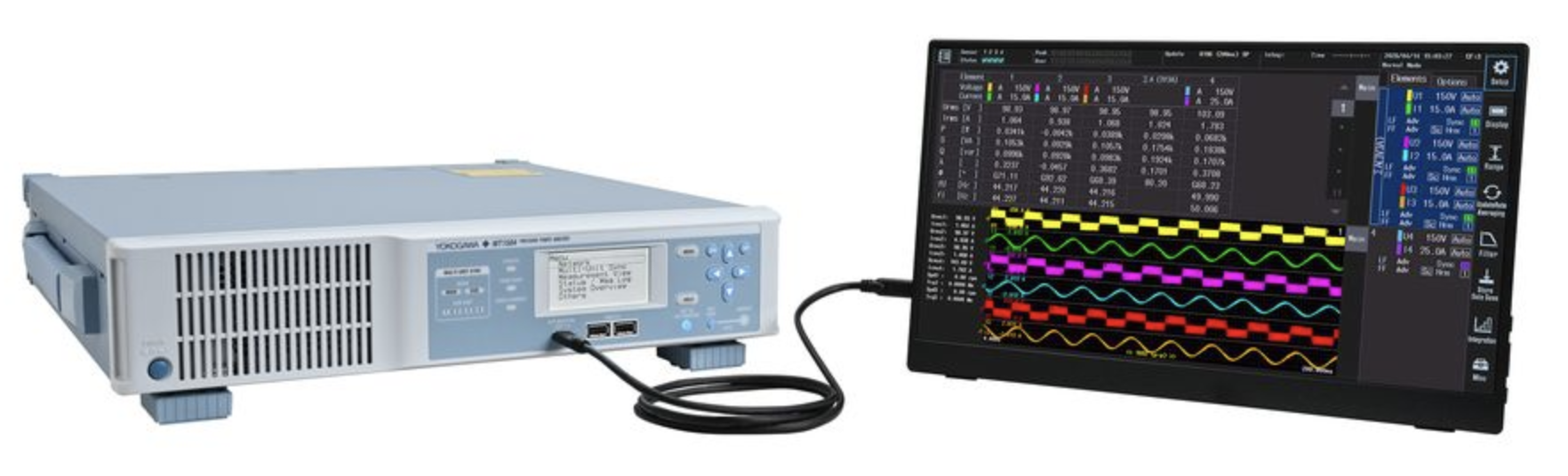

Ce sont ces secteurs d’activité qu'adresse l’analyseur de puissance WT1500 du japonais Yokogawa Test & Measurement, plateforme spécialement conçue pour répondre aux besoins liés à l’électronique de puissance et aux mesures de haute tension.

Cet analyseur de puissance intégré dans un boîtier rackable en 2U permet à ce niveau d’effectuer des mesures de tension jusqu’à 2 000 V en continu.


Selon Yokogawa, l’évaluation des équipements qui fonctionnent avec des valeurs de tension aussi élevées nécessite habituellement la mise en oeuvre de diviseurs de tension externes. Or ces derniers introduisent des incertitudes de mesure et complexifier le câblage.

Au-delà, le calcul du rendement des motorisations implique souvent une synchronisation logicielle, des grandeurs électriques et des signaux de position angulaire, réalisées sur sur un calculateur externe.

Dans ce cadre, l’analyseur WT1500 traite ces contraintes directement au niveau de l’appareil de mesure, en éliminant le recours aux diviseurs externes et en intégrant le traitement des signaux de position moteur.

L'instrument intègre quatre voies de mesure de puissance dans un châssis au format 19 pouces et d’une hauteur de 2U (88 mm). Sur le plan métrologique, la précision annoncée est de ± 0,038 % en courant continu et aux fréquences industrielles (50/60 Hz).

La précision à faible facteur de puissance s’établit à ± 0,07 % de la puissance apparente, toujours à 50/60 Hz.

L’appareil propose deux types d’éléments d’entrée configurables et combinables au sein d’une même unité, et qui partagent une interface d’entrée capteur commune.

Soit l’utilisation d’un élément “Haute Tension” destinée aux systèmes de stockage d’énergie et aux convertisseurs de puissance qui permet une mesure directe jusqu’à 2 000 V DC avec une bande passante de 300 kHz.

Soit l’utilisation d’un élément dit “Large Bande” pensé pour l’analyse des formes d’onde de commutation haute fréquence des onduleurs. Ce dernier accepte jusqu’à 1 000 V en entrée avec une bande passante atteignant 2 MHz.

Pour la mesure de courant, l’analyseur dispose en outre de quatre bornes spécifiques capables d’alimenter directement les capteurs externes.

Outre la mesure électrique, l’analyseur de puissance WT1500 intègre quatre entrées pour les capteurs de position mécanique, codeurs et resolvers.

Cette approche permet de réaliser les bilans de rendement des sous-ensembles de transmission sans recourir à un système d’acquisition tiers pour la synchronisation du resolver.

Dans l'optique d'une intégration au sein de bancs d’essai pilotés par PC ou dans une baie automatique, l’appareil prend en charge la synchronisation temporelle en se conformant à la norme IEEE 1588 - norme industrielle qui définit le protocole PTP (Precision Time Protocol) pour la synchronisation d’horloges.

Enfin, l'appareil assure l’extraction des données par le biais des bus automobiles CAN et CAN-FD ainsi que leur transmission en temps réel à faible latence par le truchement du protocole UDP.
