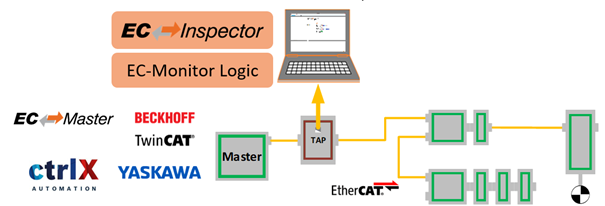

EC-Inspector est une application logicielle sous Windows destinée à analyser et surveiller des réseaux EtherCAT, développée par la firme allemande Acontis (dont les produits sont distribués en France par ISIT). Le programme peut être utilisé indépendamment du contrôleur maître et fonctionne avec les maîtres EtherCAT de tous les fabricants (Beckhoff, Omron, Bosch-Rexroth, Lenze, Acontis, etc.). La solution EC-Inspector analyse l'ensemble du trafic de données entre le maître et les esclaves EtherCAT à travers un dispositif TAP (Test Access Point) inséré après le maître, et ce sans impact (timing, charge…) sur le réseau et l'application existants....

- Enregistrement et évaluation à la fois des trames sortantes (maître vers esclaves) et les trames entrantes (esclaves vers maître)

- Analyse et décodage du protocole EtherCAT et utilisation du fichier EtherCAT Network Information (ENI)

- Surveillance des variables de données de processus et des états des esclaves

- Surveillance des compteurs d'erreurs des esclaves (registres ESC 0x300 à 0x313)

- Vue graphique de la topologie du réseau
