[EDITION ABONNES] En publiant la spécification SoundWire I3S (MIPI SWI3S v1.0). l’Alliance MIPI, organisation internationale qui développe des spécifications standardisant les interfaces pour les écosystèmes mobiles et connectés, propose la définition d’une interface multipoint flexible entre périphériques audio et un processeur hôte afin de répondre aux défis des systèmes audio embarqués.

Cette spécification apporte, selon la MIPI Alliance, une approche jugée transformatrice du transport des données audio en unifiant le contrôle et les données sur une interface unique, évolutive et économe en énergie.

Les applications électroniques grand public, automobiles et industrielles sont ici visés, car elles requièrent des capacités audio de plus en plus sophistiquées dans des appareils compacts, denses et riches en fonctionnalités. Là où les interférences électromagnétiques (EMI), la puissance et l'espace constituent des contraintes critiques.

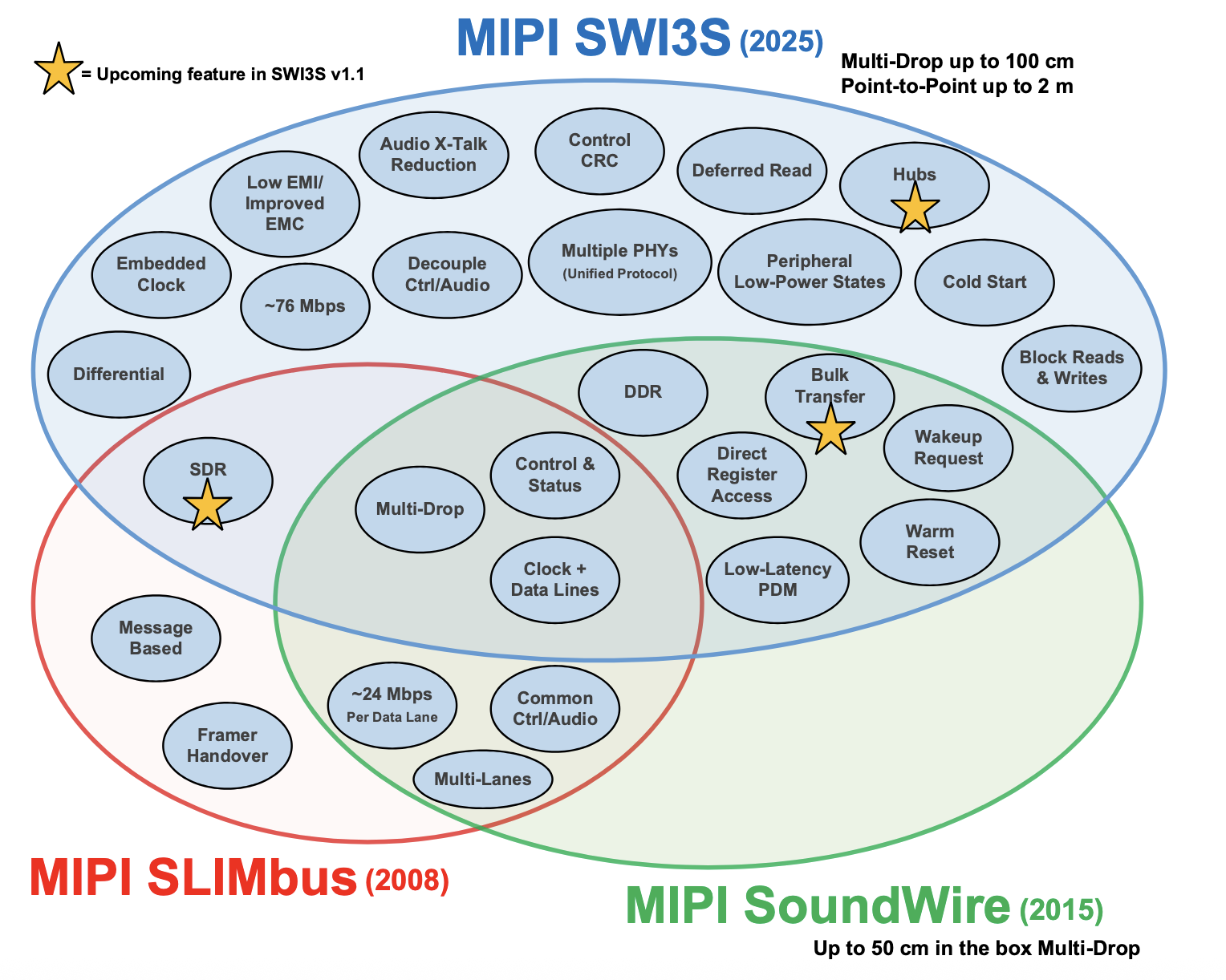

L’Alliance MIPI rappelle que les interfaces audio traditionnelles comme I2S (Inter-IC Sound) ou TDM (Time-Division Multiplexed) peinent à répondre à ces exigences sur de longues pistes ou des câbles flexibles. Pour surmonter ces difficultés, la spécification SWI3S s'appuie sur l'architecture multipoint à deux broches de la technologie MIPI SoundWire, procurant une bande passante plus élevée, une faible consommation d'énergie et une prise en charge intégrée des topologies multi-appareils évolutives.





Dans le détail, la spécificaiton SWI3S v1.0 prend en charge des débits allant jusqu'à 76 Megabit/s sur une interface à deux broches, fonctionnant en modes "horloge transmise" (forwarded clock)  ou "signalisation différentielle basse tension" (differential low voltage signaling) pour une immunité au bruit élevée, autorisant un blindage électromagnétique contre les interférence (EMI) réduit et une compatibilité électromagnétique (CEM) améliorée.

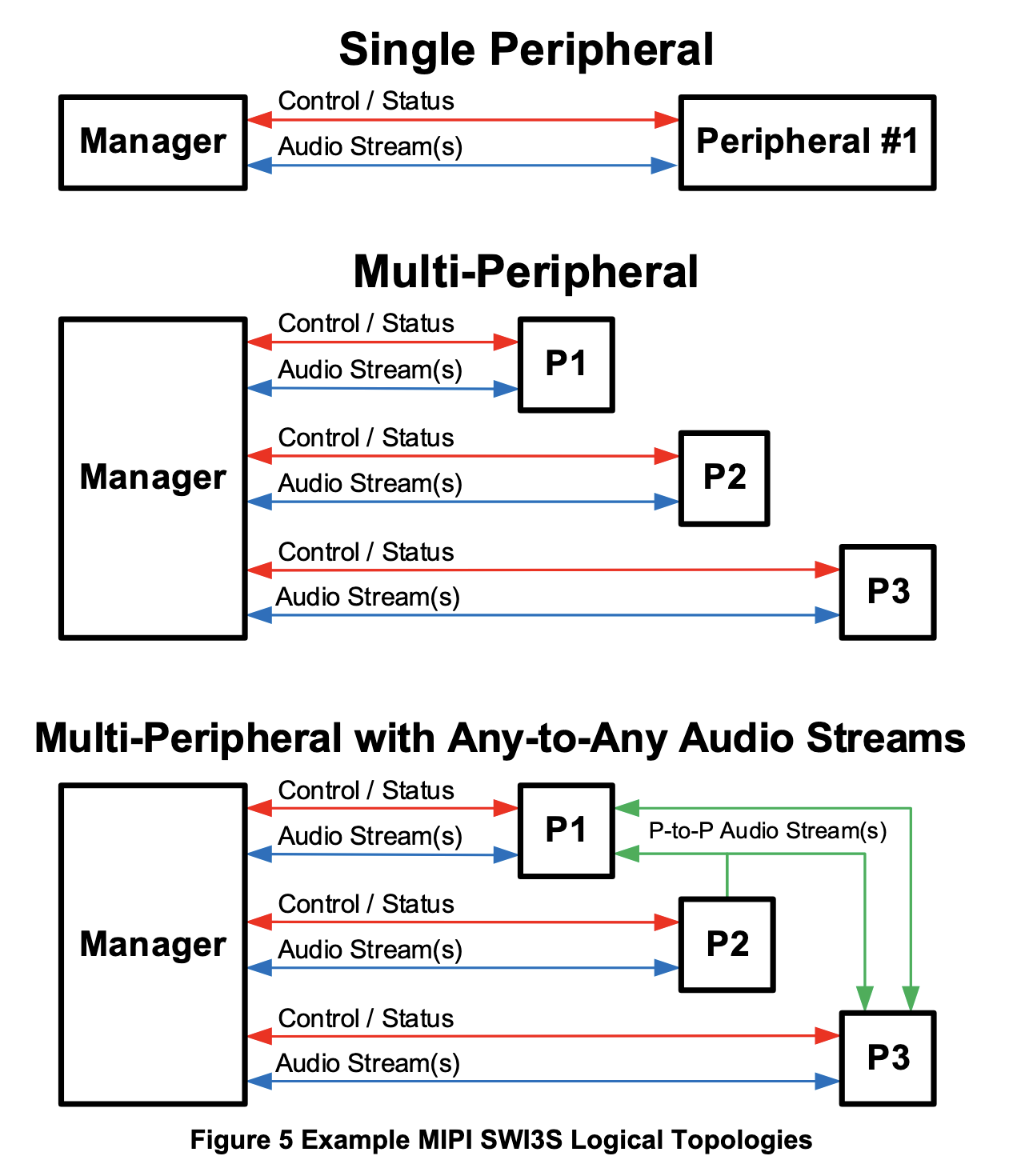

Au-delà, un système supportant l'interface SWI3S peut en outre inclure une ou plusieurs liaisons, chacune dotée d'un gestionnaire et jusqu'à 12 périphériques, dont des microphones, des amplificateurs et autres, en vue de prendre en charge plusieurs topologies.

De plus, l'interface prend en charge la gestion des bus, le transport des commandes en bande et une horloge précise de qualité audio.

Enfin, son architecture flexible prenant en charge de multiples couches PHY, permet aux entreprises, selon la MIPI Alliance, d'optimiser les performances, les coûts et la protection contre les interférences électromagnétiques sur un large éventail de configurations et de topologies physiques.

« Cette nouvelle interface audio est adaptée à tous les segments du marché informatique, des périphériques ultra-basse consommation aux systèmes multicanaux à large bande passante, tout en simplifiant l'intégration et en pérennisant les conceptions, », précise Hezi Saar, président de la MIPI Alliance.

Pour accompagner les développeurs, la MIPI Alliance met en outre à leur disposition un outil de visualisation permettant de modéliser le comportement d’un port de données SWI3S. Un logiciel qui autorise les ingénieurs à configurer les paramètres du port de données et à visualiser les schémas de trafic résultants sur le bus SWI3S, en vue notamment d’expérimenter l'allocation de bande passante.
